Đo thông mạch là gì ? Khi nào cần đo thông mạch

Đo thông mạch có tác dụng gì?

Thông mạch là trạng thái dòng điện có thể lưu thông qua mạch một cách liên tục. Khi dây dẫn bị đứt hoặc kết nối gặp sự cố, việc truyền điện sẽ bị gián đoạn, ảnh hưởng trực tiếp đến hoạt động của các thiết bị điện, điện tử.

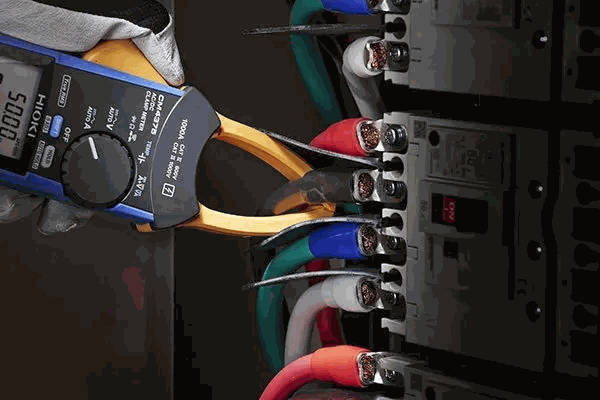

Trong trường hợp này, bạn có thể sử dụng đồng hồ vạn năng hoặc ampe kìm để kiểm tra khả năng dẫn điện và truyền tín hiệu. Việc đo thông mạch giúp xác định xem thiết bị có gặp lỗi do đứt mạch hay không, từ đó đưa ra phương án sửa chữa hợp lý

Lưu ý rằng có thể sử dụng cả đồng hồ vạn năng và ampe kìm để đo thông mạch. Nếu đồng hồ vạn năng không có chức năng đo thông mạch riêng, bạn vẫn có thể kiểm tra bằng cách sử dụng chế độ đo điện trở.

Ngoài ra, một cách đơn giản khác để kiểm tra là kết nối thiết bị điện hoạt động bình thường với ổ điện qua dây dẫn cần kiểm tra. Tuy nhiên, đối với các mạch PCB, nơi có nhiều đường dẫn điện phức tạp thì việc sử dụng đồng hồ vạn năng hoàn toàn cần thiết để xác định nhanh chóng và chính xác các điểm gián đoạn trong mạch.

Vậy khi nào cần đo thông mạch

Việc đo thông mạch được áp dụng trong nhiều trường hợp để xác định xem có lỗi gián đoạn trong mạch hay không. Dưới đây là một số tình huống phổ biến mà bạn cần thực hiện kiểm tra thông mạch:

Kiểm tra mối hàn: Đảm bảo mối hàn có tiếp xúc tốt và có khả năng dẫn điện. Nếu không có kinh nghiệm kiểm tra bằng mắt thường, bạn có thể dùng đồng hồ vạn năng để xác định nhanh chóng xem mối hàn có bị lỗi hay không.

Kiểm tra dây dẫn và cáp kết nối: Dây điện, cáp nguồn, dây sạc hoặc dây tai nghe có thể bị đứt bên trong mà không thể nhận biết từ bên ngoài. Đo thông mạch giúp xác định xem dây dẫn còn nguyên vẹn hay đã bị gián đoạn.

Kiểm tra mối nối hàn có bị chạm chập không: Khi hàn linh kiện, nếu không có kinh nghiệm, bạn có thể vô tình khiến hai mối hàn chạm nhau, gây tắc mạch.

Kiểm tra thiết kế mạch và xác minh kết nối: Để đảm bảo mạch được thiết kế đúng theo sơ đồ, kiểm tra thông mạch là bước cần thiết. Ngoài ra, phương pháp này còn được sử dụng để kiểm tra cầu chì, hệ thống điện ô tô, chuôi đèn, bóng đèn, phích cắm và các điểm nối dây khác.

Những lưu ý khi đo thông mạch

Để đảm bảo đo thông mạch chính xác và tránh làm hỏng thiết bị, bạn cần lưu ý một số điểm quan trọng sau:

Không cấp nguồn cho mạch khi đo: Khi kiểm tra thông mạch, mạch điện hoặc dây kết nối phải được ngắt nguồn hoàn toàn. Đồng hồ vạn năng sử dụng chế độ đo điện trở để kiểm tra khả năng dẫn điện, tự cấp một mức điện áp nhỏ để đo. Nếu mạch vẫn còn điện, kết quả đo có thể không chính xác hoặc gây hư hỏng thiết bị đo.

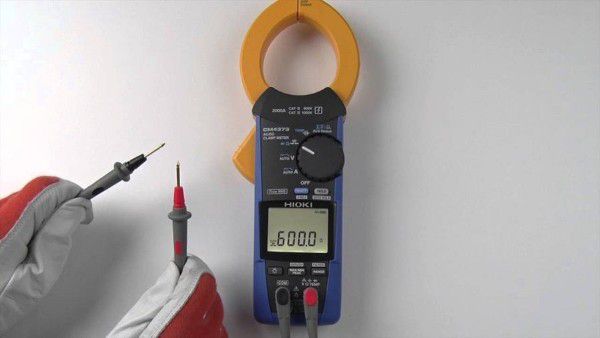

Kiểm tra hoạt động của đồng hồ vạn năng trước khi đo: Để đảm bảo thiết bị đo hoạt động bình thường, hãy chuyển đồng hồ sang chế độ đo thông mạch, sau đó chập hai đầu que đo lại với nhau. Nếu đồng hồ phát ra tiếng "bíp," nghĩa là chức năng đo thông mạch vẫn hoạt động tốt và bạn có thể yên tâm sử dụng.

Lựa chọn phép đo đơn giản và lưu ý khi đo thông mạch

Khi kiểm tra thông mạch bằng đồng hồ vạn năng, đây là một phép đo không định hướng. Điều này có nghĩa là bạn có thể hoán đổi vị trí que đo mà kết quả vẫn giữ nguyên, không bị ảnh hưởng.

Trong một số trường hợp, nếu bạn đo thông mạch giữa hai điểm có tụ điện kết nối, bạn có thể nghe thấy tiếng bíp ngắn. Nó xảy ra vì điện áp mà đồng hồ vạn năng cấp ra để kiểm tra đã được sử dụng để nạp cho tụ điện, khiến thiết bị báo mạch được thông trong khoảnh khắc.

Hiện nay, trên thị trường có nhiều dòng đồng hồ vạn năng chất lượng được sử dụng phổ biến như Kyoritsu 1018H, Proskit MT-1233D, Kyoritsu 1009… Bạn có thể tham khảo thêm các dòng sản phẩm phù hợp với nhu cầu của mình để đảm bảo độ chính xác và tiện lợi khi đo đạc.
