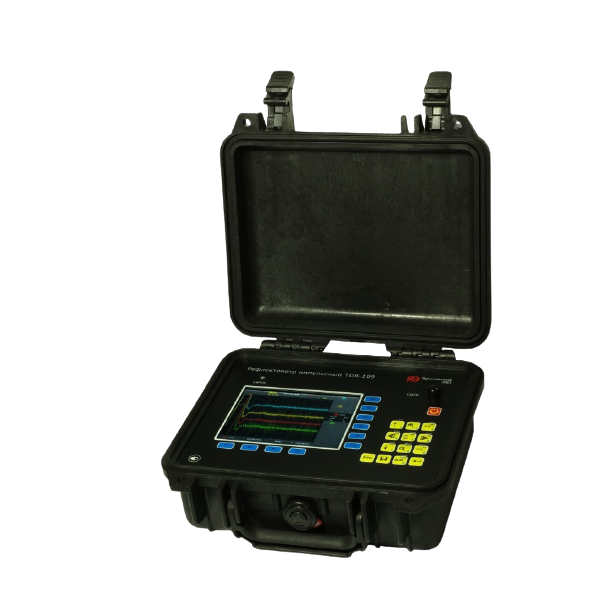

Thiết bị kiểm tra lỗi cáp Ersted TDR-109

Thông số kỹ thuật:

- Chế độ đo: TDR; ARM; ICM; Decay

- Màn hình LCD đơn sắc: Màu TFT 5.7 "(640x480 pixel)

- Khoảng cách dải đo (thời gian trễ): từ 0 đến 128000m (0 đến 1280μs)

- Sai số thiết bị khoảng cách: từ 0.01% đến 0,2% của dải con (từ 12.5cm đến 8m ở VOP = 60%)

- Tốc độ lấy mẫu định mức: 800MHz

- Dải điện trở liên hợp: từ 20Ω đến 600Ω

- Thời gian xung đầu dò: từ 10ns đến 100μs

- Biên độ xung đầu dò: U1 - không nhỏ hơn 18V

                                      U2 - không nhỏ hơn 86V

- Độ nhạy: > 1mV

- Dải tần nhạy sáng: ≥ 80dB

- Dải cài đặt của hệ số vận tốc: VOP = 33.3% ... 99.9% (bước 0.01%)

- Dải điều chỉnh độ trễ thời gian (ARM): từ 0 đến 50ms (bước 0.2ms)

- Đồng bộ hóa (ARM): Đầu vào TDR

                                    Đầu vào TRIG

- Bộ nhớ: Thư viện dạng sóng lên đến 1000 dạng sóng

                Thư viện cáp lên đến 300 cáp

- Thời gian pin hoạt động liên tục: ít nhất 8 tiếng

- Thời gian hoạt động liên tục với bộ sạc: không giới hạn

- Kích thước: 70x246x124mm

- Dải nhiệt độ hoạt động: từ -20°C đến +40°C

- Trọng lượng bao gồm pin: ≤2.5kg

Cung cấp bao gồm:

- Thiết bị định vị lỗi cáp TDR-109: x1

- Bộ chuyển nguồn AC 12V: x1

- Cáp kết nối 75 Ohm, 1m, BNC.M - «Kẹp cá sấu»: x1

- Cáp kết nối 75 Ohm, 0.5 m, BNC.M-BNC.M: x5

- Hướng dẫn sử dụng: x1

- CD-ROM kèm theo phần mềm: x1

- Túi đựng phụ kiện: x1
