Máy toàn đạc điện tử
Cấu trúc và ứng dụng của máy toàn đạc điện tử
Làm đo đạc ngoài công trường, không ai muốn mất thời gian vào những thao tác lặp lại. Việc dùng thiết bị tích hợp cả đo góc và khoảng cách giúp đơn giản hóa công việc – đặt máy một lần, thao tác gọn, dữ liệu hiện ra rõ ràng. Với cách làm này, người làm trắc địa có thể nắm bắt chính xác vị trí cần đo, hỗ trợ tốt cho việc khảo sát hay thi công ngay tại hiện trường.

Tham khảo bài viết liên quan: Bạn hiểu gì về máy toàn đạc điện tử ? Có những ứng dụng nào nổi bật

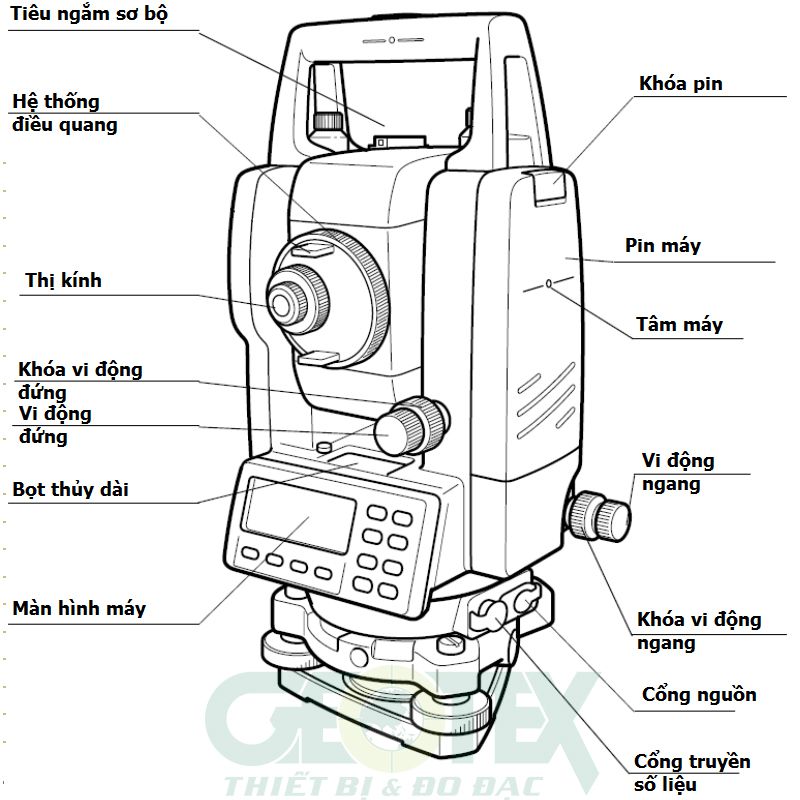

Cấu tạo của máy toàn đạc điện tử
Một thiết bị hoạt động ổn định cần được cấu thành từ những bộ phận có sự liên kết chặt chẽ và máy toàn đạc điện tử cũng vậy. Từ những chi tiết nhỏ như bọt thủy, bàn phím, mắt đọc… cho đến phần cốt lõi như khối đo xa, main xử lý, tất cả đều phối hợp nhịp nhàng để đảm bảo thiết bị vận hành chính xác theo yêu cầu công việc.
Máy toàn đạc điện tử đóng vai trò xử lý bài toán trắc địa phức tạp như giao hội, bố trí điểm bằng tọa độ. Điều này có được nhờ sự kết hợp giữa phần cứng gồm máy kinh vĩ điện tử và bộ đo xa cùng phần mềm được tích hợp bên trong. Mỗi bộ phận đều có vai trò rõ ràng: máy kinh vĩ tự động xử lý góc đứng và ngang, khối đo xa cho ra khoảng cách chính xác đến điểm gương, còn phần mềm làm nhiệm vụ tổng hợp, xử lý và quản lý dữ liệu đo, đồng thời có thể trao đổi với máy tính khi cần.
Nguyên lý hoạt động của máy toàn đạc điện tử
Máy toàn đạc hoạt động dựa trên cơ chế truyền, nhận tín hiệu giữa thiết bị và gương phản hồi. Tại vị trí đặt máy, bộ phận thu phát sẽ phát tín hiệu đến gương, sau đó nhận lại tín hiệu phản xạ. Toàn bộ quá trình này được xử lý nội bộ để tính ra khoảng cách theo công thức D = vt/2, trong đó v là tốc độ truyền tín hiệu, t là thời gian tín hiệu truyền đi và quay lại.
Thực tế máy toàn đạc điện tử được dùng như thế nào
Thiết bị này thường xuyên xuất hiện trong các công trình cần độ chuẩn xác cao về vị trí, từ đo đạc địa chính, khảo sát địa hình đến thi công nhà cao tầng hay đường sá.

Dữ liệu đo có thể xuất nhanh sang nhiều định dạng, đặc biệt là file CAD – giúp đồng bộ với hệ thống máy tính để quản lý và xử lý bản vẽ dễ dàng.
Một trong những ứng dụng quan trọng nhất hiện nay là việc triển khai tọa độ từ thiết kế ra thực địa, đảm bảo vị trí thi công bám sát bản vẽ ngay từ đầu.

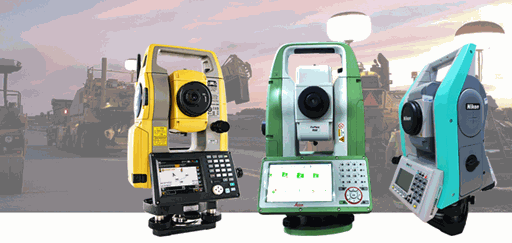

Chính vì được ứng dụng trong nhiều lĩnh vực, các dòng máy toàn đạc hiện nay cũng ngày càng phong phú về tính năng và mức giá để đáp ứng từng nhu cầu cụ thể. Nếu anh em đang tìm một thiết bị phù hợp với công việc, có thể liên hệ EMIN để được hỗ trợ nhanh nhất nhé
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
