Kiểm tra diode bằng đồng hồ vạn năng kỹ thuật số

Bản chất Diode là gì?

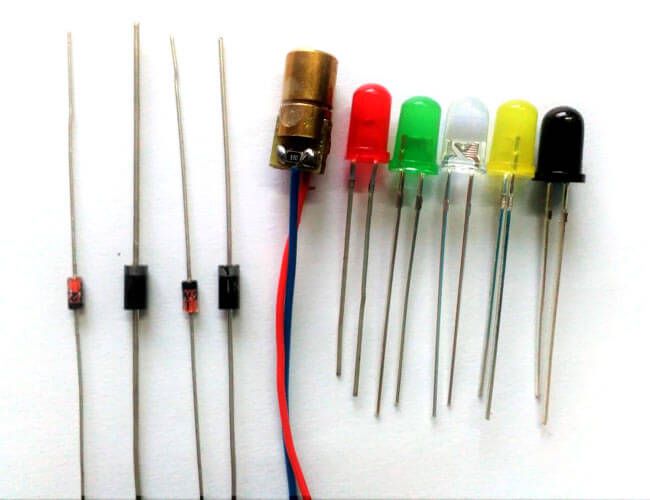

Diode là một linh kiện điện tử khá quen thuộc trong các mạch điện, giúp dòng điện chỉ chạy theo một chiều nhất định. Trước khi tìm hiểu cách kiểm tra diode bằng đồng hồ vạn năng, hãy cùng xem nó được cấu tạo như thế nào.

Diode được tạo thành từ hai lớp bán dẫn loại P và N, hình thành từ sự kết hợp của Silic, Photpho và Bori. Khi hai lớp này tiếp xúc với nhau, chúng tạo thành hai cực: Anode (A) ở phía bán dẫn P và Cathode (K) ở phía bán dẫn N. Điểm đặc trưng của diode chính là khả năng chỉ cho dòng điện đi từ Anode sang Cathode, giúp kiểm soát dòng điện trong mạch và ngăn dòng chạy theo chiều ngược lại.

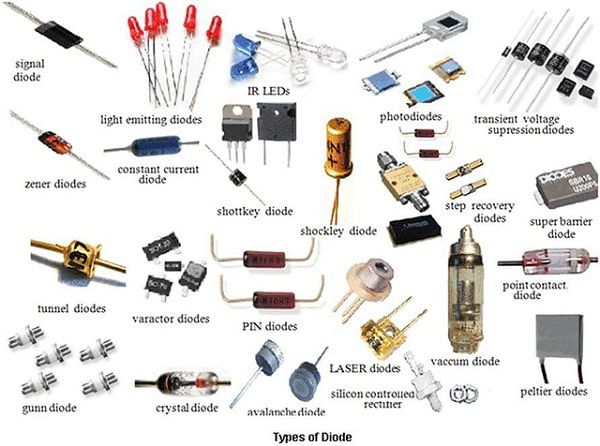

Các loại diode phổ biến trên thị trường

Mỗi loại diode có đặc điểm và ứng dụng riêng trong mạch điện. Dưới đây là một số loại thường gặp:

Diode chỉnh lưu: Chuyên dùng để chuyển đổi dòng xoay chiều thành dòng một chiều. Loại này hoạt động ở tần số thấp và có thể chịu được dòng điện lớn, thường thấy trong các bộ nguồn điện.

Diode phát quang (LED): Được ứng dụng rộng rãi trong chiếu sáng, đèn báo hiệu và bảng quảng cáo nhờ khả năng phát ra ánh sáng khi có dòng điện chạy qua.

Diode hạn xung hai chiều (TVS): Hoạt động ở tần số cao, từ vài chục kHz đến MHz. Thường được sử dụng trong các bộ nguồn xung và thiết bị điện tử cao tần để bảo vệ mạch khỏi xung điện áp đột ngột.

Diode biến dung (Varicap): Loại diode này có khả năng thay đổi điện dung theo mức điện áp đặt vào, thường được dùng trong mạch điều chỉnh tần số như bộ thu sóng radio.

Diode Zener: Hoạt động ở chế độ phân cực ngược, giúp ổn định điện áp trong mạch bằng cách duy trì một mức điện áp cố định khi xảy ra hiện tượng đánh thủng.

Kiểm tra diode bằng đồng hồ vạn năng số

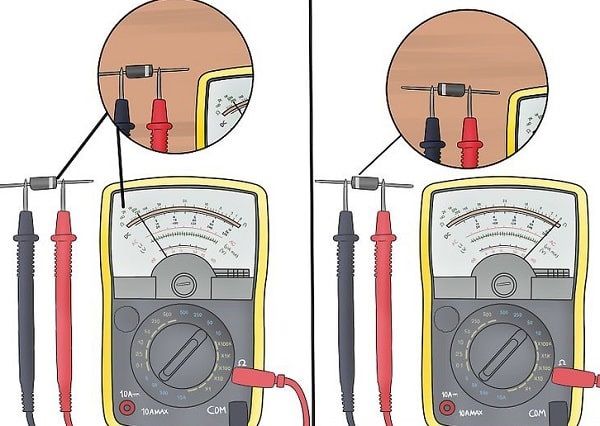

Để xác định diode còn hoạt động hay không, bạn có thể sử dụng đồng hồ vạn năng số và thực hiện theo các bước sau:

Xác định cực của diode: Cần nhận diện đúng cực dương (Anode) và cực âm (Cathode) trước khi đo.

Kết nối que đo: Đặt que đỏ của đồng hồ vào cực dương, que đen vào cực âm.

Kiểm tra giá trị đo: Nếu màn hình hiển thị điện áp từ 0.6 - 0.7V, diode vẫn hoạt động tốt. Đối với diode gecmani, giá trị này sẽ thấp hơn, khoảng 0.25 - 0.3V.

Đảo chiều que đo: Đặt que đỏ vào cực âm và que đen vào cực dương. Khi đó, diode sẽ bị phân cực ngược và không dẫn điện.

Đánh giá kết quả: Nếu màn hình hiển thị [OL], diode vẫn tốt. Ngược lại, nếu có giá trị điện áp hoặc không hiển thị gì, diode có thể đã hỏng do hở mạch hoặc chập mạch.

Gợi ý kiểm tra diode bằng Fluke 87V Max

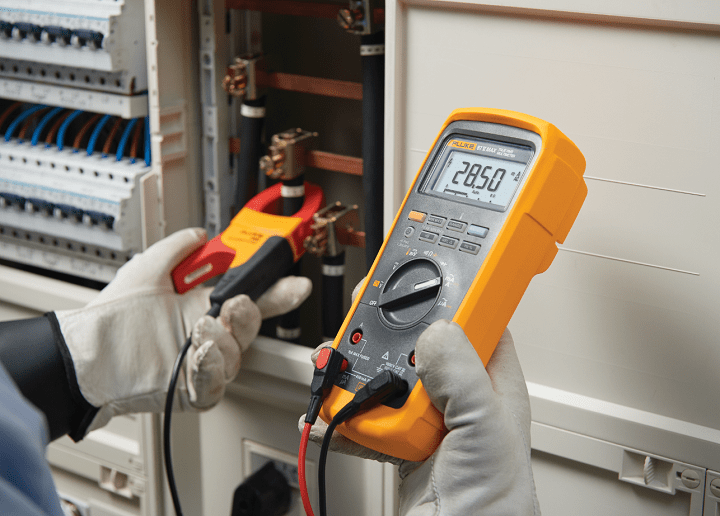

Fluke 87V Max là một trong những đồng hồ vạn năng cao cấp tới từ FLUKE, độ bền cao và chính xác khi đo thì không cần phải nói nhiều, phù hợp để kiểm tra diode trong nhiều môi trường làm việc khác nhau. Dưới đây là hướng dẫn chi tiết cách sử dụng Fluke 87V Max để kiểm tra diode:

- Chuyển sang chế độ đo diode: Bật đồng hồ và xoay núm vặn đến chế độ “Diode Test” (ký hiệu hình tam giác có gạch ngang).

- Kết nối que đo:

Cắm que đo màu đen vào cổng COM.

Cắm que đo màu đỏ vào cổng VΩ.

-  Đo theo chiều thuận:

Đặt que đỏ vào cực dương (Anode) và que đen vào cực âm (Cathode) của diode.

Nếu diode còn hoạt động, màn hình sẽ hiển thị điện áp sụt, thường nằm trong khoảng 0.6 - 0.7V đối với diode silic, hoặc 0.25 - 0.3V đối với diode gecmani.

- Đo theo chiều ngược:

Đổi vị trí que đo: que đỏ vào Cathode, que đen vào Anode.

Lúc này, diode sẽ không dẫn điện, và màn hình sẽ hiển thị OL (Over Limit), cho thấy không có dòng điện chạy qua.

-  Đánh giá kết quả:

Nếu kết quả đo đúng như trên, diode vẫn hoạt động bình thường.

Nếu điện áp hiển thị trong cả hai trường hợp hoặc luôn là OL, diode có thể đã bị hở mạch hoặc chập mạch.
