OWON giới thiệu dòng Máy hiện sóng Owon TAO3000 như một công cụ phục vụ đo lường tín hiệu trên xe, đặc biệt với các cảm biến có vai trò trực tiếp đến điều khiển động cơ và hộp số. Bài viết này tập trung vào ứng dụng đo cảm biến van gió và một số lợi ích kỹ thuật
Ứng dụng Máy hiện sóng OWON trong cảm biến ô tô
Trong bảo dưỡng ô tô hiện đại, việc kiểm tra tín hiệu cảm biến ngày càng quan trọng vì các hệ thống trên xe đã được tích hợp nhiều linh kiện công nghệ cao. Theo nội dung nguồn, để đo cảm biến ô tô, DSO là một lựa chọn ưu tiên so với các thiết bị khác trong nhiều tình huống kiểm tra tín hiệu.
Van gió có nhiệm vụ truyền tín hiệu về vị trí và mức độ mở của van gió đến ECU. Từ tín hiệu này, ECU đưa ra yêu cầu phân phối lượng phun nhiên liệu phù hợp.
Trong hộp số tự động điều khiển điện tử, van gió cũng truyền tín hiệu để điều chỉnh vị trí số. Vì tầm quan trọng này, nhiều xe được trang bị cảm biến tín hiệu kép nhằm tăng độ tin cậy khi giám sát trạng thái động cơ.

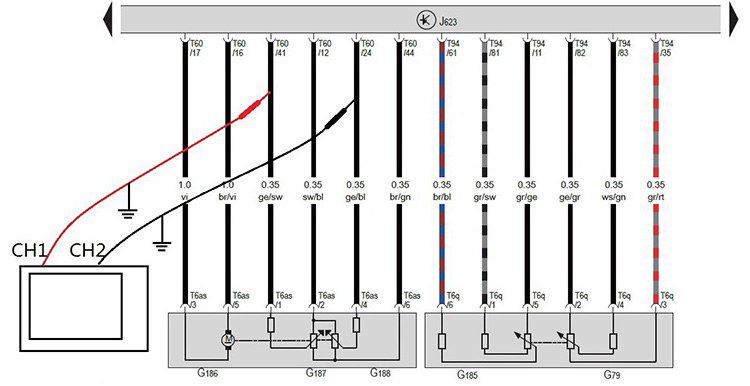

Kiểm tra OWON TAO3104A khi xe phanh mạnh. Khi đó, điện áp của vị trí van gió 1 hiển thị ở CH1 giảm xuống, dạng sóng lõm; trong khi điện áp của vị trí 2 hiển thị ở CH2 tăng lên, dạng sóng lồi. Tổng điện áp của CH1 và CH2 được ghi nhận là 5V. Việc kiểm tra chéo hai tín hiệu giúp đối chiếu tình trạng cảm biến. Nếu tổng điện áp lớn hơn hoặc nhỏ hơn 5V, nội dung nguồn cho biết có thể đưa ra nhận định tổng quát rằng cảm biến đang có vấn đề. Cách quan sát này hỗ trợ đánh giá trạng thái motor thông qua tín hiệu cảm biến.
Tại sao Máy hiện sóng Owon TAO3000 series phù hợp cho đo tín hiệu ô tô
TAO3000 series được mô tả với nhiều đặc điểm hỗ trợ quan sát tín hiệu chi tiết hơn. Dòng máy hiện sóng đó băng thông lên tới 120MHz, tốc độ lấy mẫu thời gian thực tối đa 1GSa/s, độ phân giải dọc 14-bit, độ dài ghi 40M và tốc độ làm mới dạng sóng 75.000 wfms/s.
Theo nguồn, độ phân giải phần cứng ADC 14-bit giúp tăng độ chính xác so với nhiều Máy hiện sóng khác trên thị trường, từ đó quan sát chi tiết dạng sóng rõ hơn và đo biến đổi của tín hiệu điện áp nhỏ chính xác hơn. Nền nhiễu thấp cũng hỗ trợ khả năng đo tín hiệu yếu, trong khi bộ nhớ ghi lớn cho phép thu được tín hiệu dài hơn. Tốc độ làm mới tín hiệu nhanh giúp bắt các chi tiết dạng sóng và những sự kiện bất thường tốt hơn.
Các chức năng đo và bắt tín hiệu được nêu trong nguồn
Máy hiện sóng Owon TAO3000 series hỗ trợ nhiều chế độ trigger như Edge, Video, Pulse, Slope, Runt, Windows, Timeout, I2C, SPI, RS232/UART, CAN và Nth Edge. Thiết bị cũng hỗ trợ giải mã bus nối tiếp cho I2C, SPI, RS232/UART và CAN.
Về xử lý tín hiệu, dòng máy hỗ trợ các phép toán +, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, User Defined Function và bộ lọc số gồm low pass, high pass, bandpass, band reject. Đây là những công cụ hữu ích khi cần phân tích tín hiệu trong kiểm tra kỹ thuật ô tô.
Kết nối và chia sẻ dữ liệu thuận tiện hơn
Máy hiện sóng Owon TAO3000 có mô-đun Wi-Fi tích hợp. Người dùng có thể kết nối với thiết bị qua điện thoại hoặc thiết bị di động để hiển thị và điều khiển cùng màn hình, lưu và xem dữ liệu dạng sóng qua ứng dụng, chia sẻ cho người khác và hỗ trợ phân tích cộng tác.
Với màn hình cảm ứng đa điểm 8 inch độ phân giải 800 x 600 pixel, cùng các cổng kết nối USB host, USB device, LAN và tùy chọn Wi-Fi, thiết bị được mô tả là phù hợp cho các thao tác đo kiểm linh hoạt trong nhiều bối cảnh làm việc.
Phiên bản 2 kênh và tính năng đa dụng
Đối với phiên bản 2 kênh của TAO3000 series mang đến tính năng 2 trong 1 hoạt động. Đồng hồ vạn năng để bàn tích hợp 4½ số hiển thị trên cùng màn hình với Máy hiện sóng, đồng thời có chức năng ghi dữ liệu dài hạn và xuất ra tệp CSV.
Các cách vận hành đa dạng này giúp việc kiểm tra bảo dưỡng ô tô trở nên thuận tiện hơn. Trong thực tế mô tả của bài nguồn, điều này đặc biệt hữu ích khi cần theo dõi tín hiệu cảm biến và so sánh nhiều thông số trên cùng một thiết bị.
Máy hiện sóng OWON TAO3000 series được định hướng cho các tác vụ kiểm tra tín hiệu ô tô cần độ chính xác và khả năng quan sát dạng sóng tốt. Từ độ phân giải 14-bit, tốc độ làm mới tín hiệu cao đến các chế độ trigger và giải mã bus, thiết bị mang lại nhiều công cụ hỗ trợ cho kỹ thuật viên khi kiểm tra cảm biến và đánh giá trạng thái hệ thống
