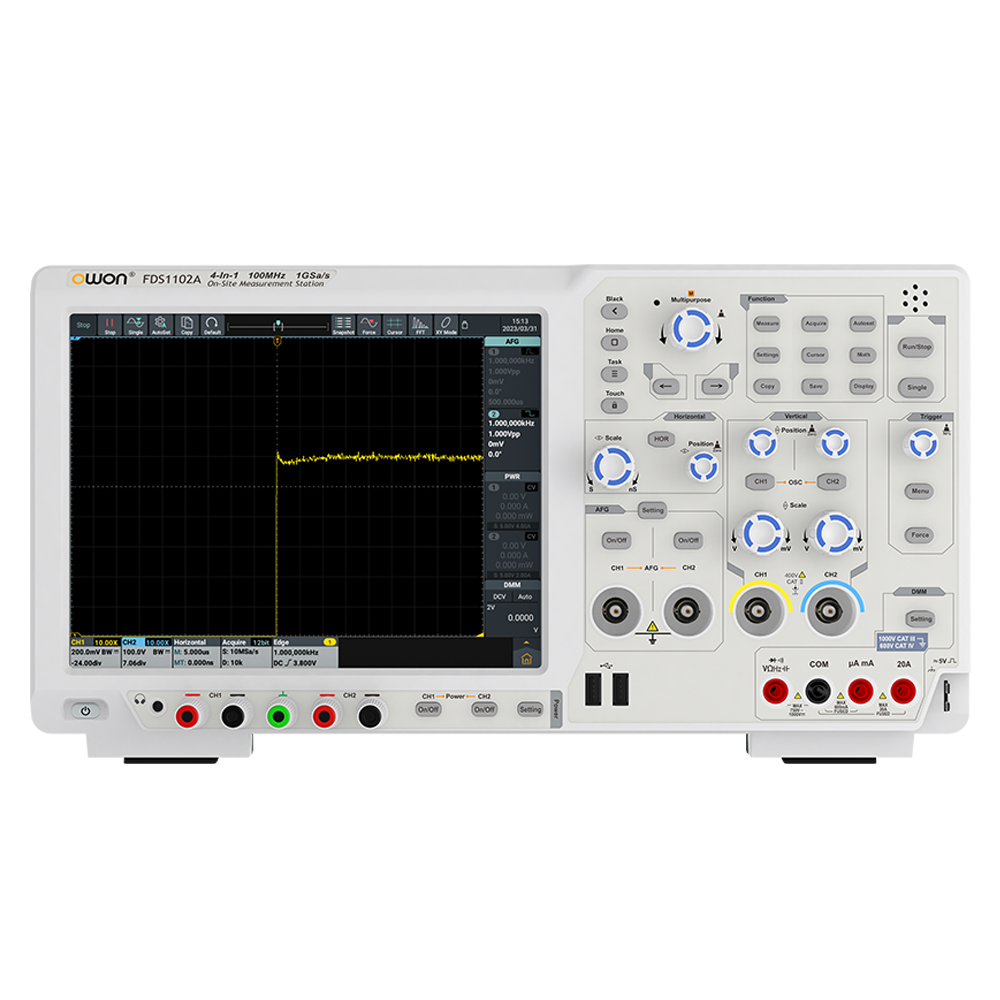

Máy hiện sóng số OWON FDS1102 (100MHz; 1GS/s; 8 bits)

Thông số kỹ thuật máy hiện sóng:

Băng thông: 100 MHz

Tốc độ lấy mẫu: 1GS/s

Độ phân giải dọc (A/D): 8 bit

Số kênh: 2

Trở kháng đầu vào: 1MΩ ± 2%, song song với 15pF ± 5pF

Khớp nối đầu vào: DC, AC và GND

Độ dài bản ghi: 10M

Tỷ lệ ngang (s/div): 2ns/div - 1000s/div, từng bước 1 - 2 - 5

Điện áp đầu vào tối đa: 1MΩ 300Vrms

Độ nhạy dọc: 1mV/div - 10V/div (ở đầu vào)

Đo con trỏ: △V và △T giữa các con trỏ, △V và △T giữa các con trỏ và con trỏ tự động

Đo tự động: Chu kỳ, Tần số, +Độ rộng xung, -Độ rộng xung, Thời gian tăng, Thời gian giảm, Nhiệm vụ màn hình, +Chu kỳ nhiệm vụ, -Chu kỳ nhiệm vụ, PK-PK, RMS, Vượt mức, Tối đa, Tối thiểu, Trên cùng, RMS chu kỳ, Cơ sở , Biên độ, Chụp trước, +Đếm xung, -Đếm xung, Đếm cạnh tăng, Đếm cạnh giảm, Diện tích、Vùng chu kỳ, Độ trễ A→B, Độ trễ A→B, Pha, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Toán học dạng sóng: ＋, －, ×, ÷, FFT,  Hàm do người dùng xác định, bộ lọc kỹ thuật số

Lưu trữ dạng sóng: 128 MB, 100 dạng sóng

Hình của Lissajou:

Băng thông: băng thông đầy đủ

Độ lệch pha: ± 3 độ

Loại kích hoạt: Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, LIN và CAN

Tần số dòng/trường (video): chuẩn NTSC, PAL và SECAM

Chế độ kích hoạt: Tự động, Bình thường và Đơn

Giao diện: HDMI；Thiết bị USB *1, Máy chủ USB  *4；Trig Out(P/F)；LAN；tai nghe

Bộ đếm tần số: có sẵn

WIFI （Optional): có sẵn

Màn hình: LCD cảm ứng 10,4 inch(1024×768)

Thông số kỹ thuật nguồn:

Kênh: CH1/CH2

Công suất định mức（0℃-40℃)

Điện áp tối đa: 0.1-15V

Dòng điện tối đa: 0.1-3A

Công suất tối đa: 15W

Cài đặt độ phân giải:

Điện áp: 10mV

Dòng điện: 10mA

Thông số kỹ thuật khác:

Đọc toàn thang: 4½ chữ số

Đáp ứng tần số: (40 - 1000) Hz

Phạm vi tự động: √

Giá trị hiệu dụng: √

Đo: điện áp, dòng điện, điện dung, điện trở, tần số, chu kỳ hoạt động, tiếp tục, kiểm tra diode

Thông số máy phát dạng sóng:

Đầu ra tần số tối đa: 50 MHz

Tốc độ lấy mẫu: 300MS/s

Kênh: 2

Biên độ (HR): 2mVpp - 10Vpp

Độ dài dạng sóng: 8K
