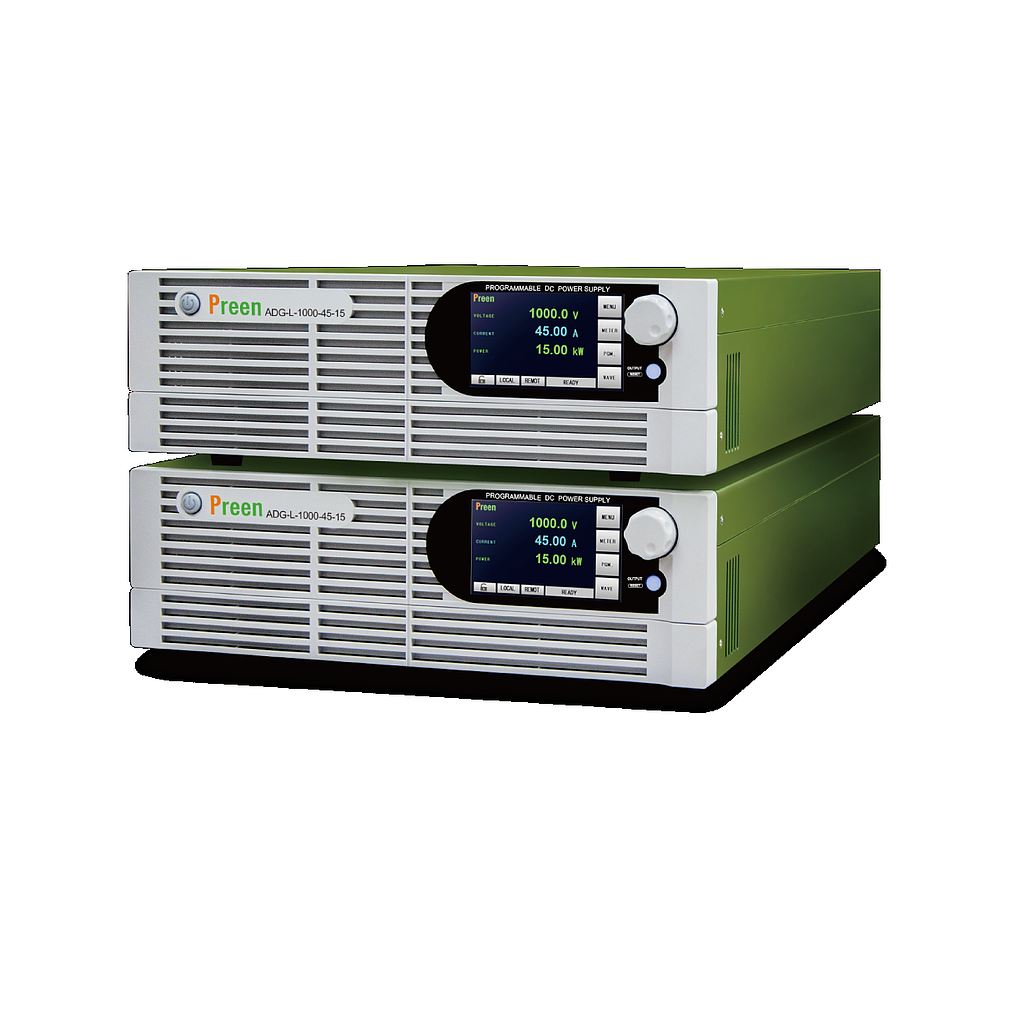

Nguồn DC lập trình Preen ADG-L-1000-45-15 (15kW; 1000V; 45A)

Công suất đầu ra: 15kW

ĐẦU VÀO

Điện áp đầu vào: 1Ø 2W+G 187-264 VAC; 3Ø3W+G 187-264 VAC; 3Ø4W+G 340-480 VAC

Dòng điện đầu vào: 1Ø : 90A; 3ØΔ: 52A; 3ØY : 30A

Tần số đầu vào: 47 Hz - 63 Hz

Hệ số công suất: ≧ 0.99 công suất tối đa

ĐẦU RA

Điện áp: 0~1000V

Dòng điện: 0~45A

Độ gợn điện áp (RMS): ≦ 0.1% F.S.

Độ gợn điện áp (cực đại đến cực đại):  ≦ 0.5% F.S.

Điều chỉnh đường dây điện áp:  ≦ 0.1% F.S.

Điều chỉnh tải điện áp*1:  ≦ 0.1% F.S.

Ripple hiện tại (RMS): ≦ 0.25% F.S.

Điều chỉnh dòng điện: ≦ 0.05% F.S.

Điều chỉnh tải: ≦ 0.3% F.S.

Tốc độ xoay*3: Thời gian tăng: ≦ 90ms; Thời gian giảm (Đầy tải): ≦ 40ms; Thời gian rơi (Không tải): ≦ 3s

Phản hồi nhất thời*2: ≦ 5ms

Lập trình & Đo lường

Độ chính xác lập trình điện áp: ≦ 0.08% F.S. +100mV

Độ chính xác đo điện áp: ≦ 0.08% F.S. +100mV

Độ phân giải điện áp: 100mV

Độ chính xác lập trình hiện tại: ≦ 0.4% F.S. +60mA

Độ chính xác của phép đo hiện tại: ≦ 0.4% F.S. +60mA

Độ phân giải hiện tại: 10mA

Độ chính xác lập trình nguồn: ≦ 0.4% F.S.

Độ chính xác đo công suất: ≦ 0.4% F.S.

Độ phân giải công suất: 0.01kW

Thông số kỹ thuật chung.

Hiệu suất: ≧ 90% công suất tối đa

Cổng giao diện: Tiêu chuẩn: RS-485/RS-232 (Modbus) & Analog; Option: Ethernet/USB/RS-485/RS-232 (SCPI) hoặc GPIB

Bù cảm biến từ xa: ≦ 5V

Nhiệt độ hoạt động: 0°C ~ 40°C

Nhiệt độ bảo quản: -20°C ~ 70°C

Bảo vệ: OVP、OCP、OPP、OTP、Vin OV、Vin Unbalance 、LDC OV

Phạm vi OVP: 0~110% F.S.

Phạm vi OCP: 0~110% F.S.

Dải OPP: 0~110% F.S.

Kích thước (CxWxD): 132 x 442 x 692 mm / 5.2 x 17.4 x 27.2 inch

Trọng lượng xấp xỉ. 31.8kg / 70.1 lbs

*1. Tải thay đổi từ 0% đến 100% dưới đầu vào AC định danh

*2. Dưới đầu vào AC định danh, phục hồi tới ±1% điện áp đầu ra toàn thang đo khi thay đổi tải từ 50% đến 100% hoặc 100% đến 50%.

*3. Đo từ 10% đến 90% điện áp đầu ra thay đổi - tải điện trở, điển hình.

** Các thông số kỹ thuật trên có điện áp đầu ra trên 1% F.S.

* Tất cả các thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
