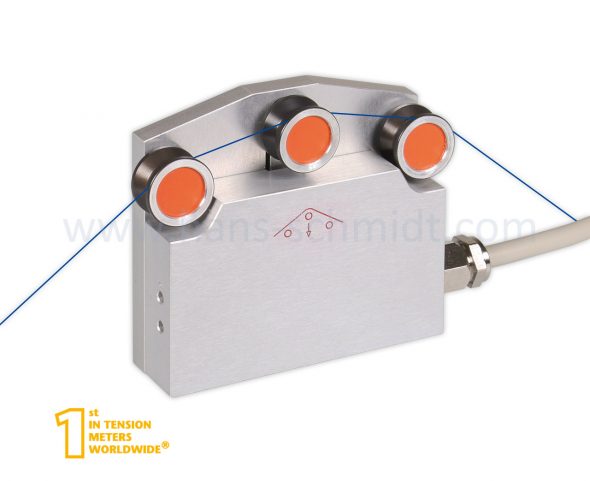

Cảm biến lực căng SCHMIDT MBZD-1000 (0 – 1000 cN)

Dải đo: 0 – 1000 cN

Chiều rộng đầu đo*: 70 mm

Vật liệu hiệu chuẩn Schmidt**: PA: 0.30 mm Ø

Hiệu chuẩn:  Theo quy trình của nhà máy SCHMIDT

Độ chính xác:  ±2 % toàn thang đo và ±1 chữ số; Vật liệu hiệu chuẩn khác: ±3 % toàn thang đo hoặc tốt hơn

Bảo vệ quá tải:  100% dải đo

Nguyên lý đo:  Cầu đo biến dạng

Đo độ lệch con lăn:  Max. 0.5 mm

Tần số tự nhiên:  Xấp xỉ. 500 Hz, tùy thuộc vào dải đo lực căng

Xử lý tín hiệu:  Analog

Độ lệch nhiệt độ: nhiều hơn ± 0.05 % toàn thang đo/°C

Tín hiệu đầu ra:

+ Tiêu chuẩn: 0 – 1 V DC (analog):

+ Option: 0 – 10 V DC (analog) hoặc mV/V (DMS):

Đầu ra:  Cáp có vỏ bọc (3 m) có đầu mở

Giảm chấn (fg):  Tiêu chuẩn (analog): 30 Hz (các giá trị khác theo yêu cầu)

Phạm vi nhiệt độ:  10 – 45 °C

Độ ẩm không khí:  85 % RH, tối đa.

Nguồn điện:  +15…24 V DC, quy định tối đa. 21 mA ; Code A10: tối đa. +5V DC, quy định tối đa. 20 mA

Vật liệu vỏ:  Nhôm

Kích thước:  70 x 63 x 18 mm (LxWxH)

Trọng lượng, tịnh (tổng):  Với cáp khoảng. 200 g (300 g)

Các đơn vị đo lường khác có sẵn, chẳng hạn như g.

* Kích thước bên ngoài vỏ

** Thích hợp cho 95 % ứng dụng PA = Sợi đơn Polyamit

Cung cấp bao gồm: Cảm biến lực căng với bao bì vận chuyển, cáp kết nối, hướng dẫn vận hành bằng tiếng Đức hoặc tiếng Anh (theo yêu cầu), Chứng nhận hợp quy đi cùng với đơn đặt hàng 2.1 theo EN 10204 miễn phí
