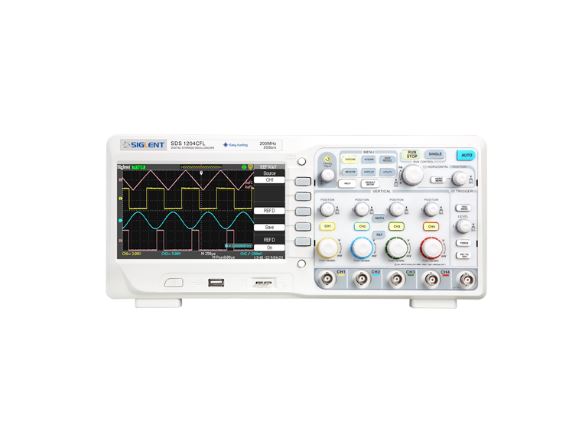

Máy hiện sóng số Siglent SDS1204CFL (200Mhz, 4Ch, 1GSa/s )
Hãng sản xuất: SIGLENT Model: SDS1204CFL - Liên hệ
Tham khảo dịch vụ Hiệu chuẩn-Kiểm định và Sửa chữa
Gọi để có giá tốt
TP. Hà Nội: (024) 35.381.269
TP. Đà Nẵng: (023) 63.747.711
TP. Bắc Ninh: (0222) 730.39.68
TP. Hải Phòng: (0225) 730.03.89
TP. HCM: (028) 38.119.636
Đồng Nai: 0345.689.536
Băng thông : 200Mhz
số kênh : 4CH + 1 EXT
Lẫy mẫu : 1GSa/s(mỗi kênh)
Lấy mẫu tương đương : 50GSa/s
Độ dài bộ nhớ : 12K cho mỗi kênh
Thời gian tăng : <1.7ns
Trở kháng vào : 1MΩ‖13pF, 50Ω
s/div : 2.5ns/div-50s/div
v/div : 2mV - 5V/div
Độ phân giải : 8 bit
Nguồn kích trigger : CH1, CH2, Ext, Ext/5, AC Line
Kiểu kích trigger :Edge, Pulse, Video, Slope, Alternative
Tính toán sóng : +, -, ×, ÷, FFT
Lọc số : Lọc thông cao, lọc thông thấp..
Điện áp vào max : ±400V (DC+AC Pk-Pk), CAT 1, CATII
Lưu trữ trong : có
Lưu trữ ngoài : lưu Bitmap, CSV...
Giao tiếp : USB Host, USB Device, RS-232, Pass/Fail out
Hiện thị : 7 inches, TFT - LCD
Nguồn : AC 100-240V, 45Hz-440Hz
Phụ kiện : Đầu nguồn, Que đo, CD, HDSD
Tùy chọn : BNC, RS232, USB - GPIB, Cặp đựng
Weight: 2.5KG
Kích thước : 323mm(W)×157mm(H)×135mm(D)
| Model | SDS1204CFL | |||
| Bandwidth | 200MHz | |||
| Channels | 2/4CH+1EXT | |||
| Real time sampling rate | 1GSa/s(each channel), 2GSa/s(half channel) | |||
| Equivalent sampling rate | 50GSa/s | |||
| Memory depth | 12K(each channel), 24k(half channel) | |||
| Rise time | < 1.7ns | |||
| Input impedance | 1MΩ‖13pF, 50Ω | |||
| Time base range | 2.5ns/div-50s/div | |||
| Scan: 100ms-50s/div | ||||
| Vertical sensitivity | 2mV - 5V/div | |||
| Vertical resolution | 8bit | |||
| Trigger source | CH1, CH2, CH3, CH4, Ext, Ext/5, AC Line | |||
| Trigger types | Edge, Pulse, Video, Slope, Alternative | |||
| Math Operation |
+, -, ×, ÷, FFT |
|||
| Digital filter | High pass, Low pass, Band pass, Band Stop | |||
| Max input voltage | ±400V(DC+ACPk-Pk), CAT I, CAT II | |||
| Internal storage |
2/4 groups of reference waveform, 20 groups of settings, 20 groups of waveforms |
|||
|
External storage |
Bitmap save, CSV save, Waveform save, Setting save |
|||
|
Language |
English, French, German, Russian, Spanish, Simplified Chinese, Traditional Chinese, Portuguese, Japanese, Korean, Italian, Arabic |
|||
|
Interface |
Double USB Host, USB Device, LAN, Pass/Fail out |
|||
|
Display |
7’’color TFT-LCD |
|||
|
Power |
AC 100-240V, 45Hz-440Hz, 50VA Max |
|||
|
PC software |
Can through the computer remote control oscilloscope, extraction waveform analysis data |
|||
|
Remark |
With original source seamless connection, form signal collection, produce integration system |
|||
|
Detailed performance parameters and technical index please refer to《SDS1000CFL Series Datasheet》 |
||||
Optional Accessories:
1. BNC Coaxial cable
2. USB-GPIB
3. EasyDsoLib Software setups (free)
4. Oscilloscope portable bag
