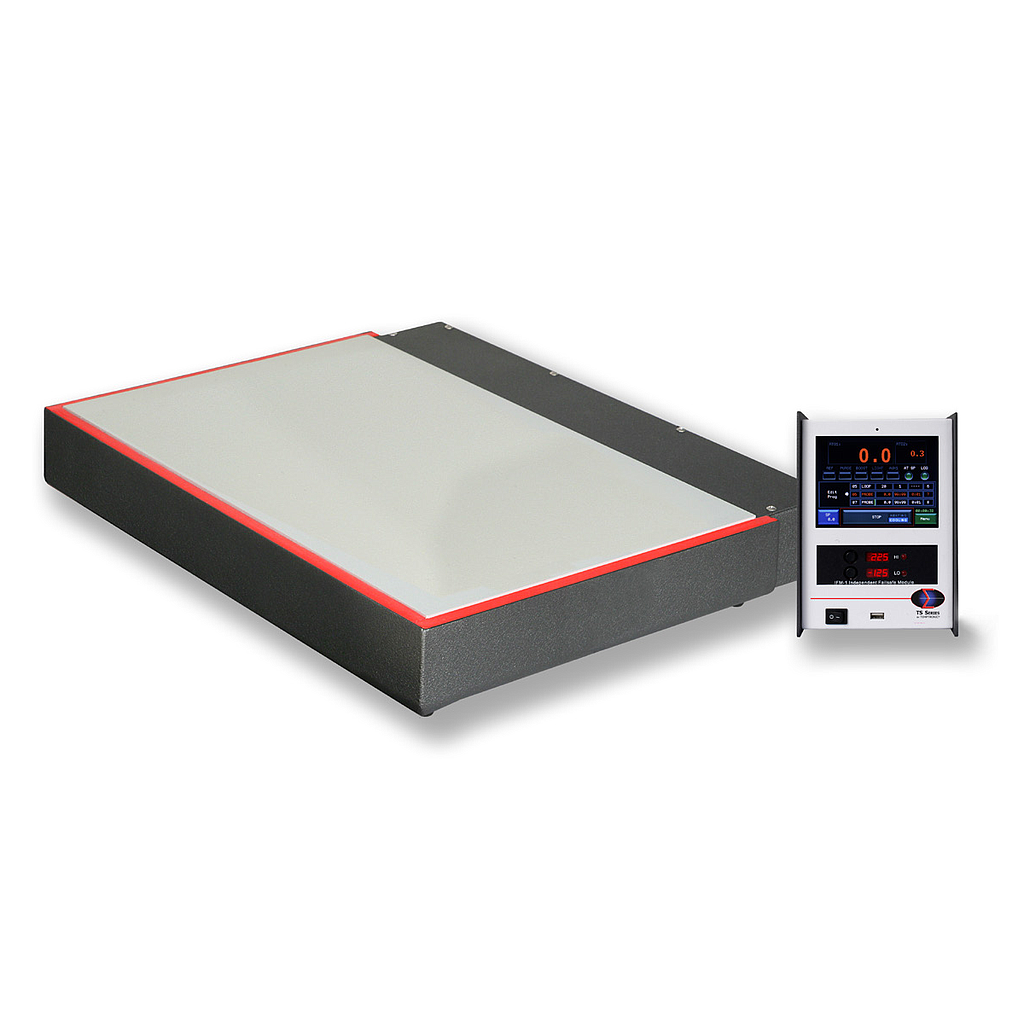

Bàn gia nhiệt Sigma Systems TP2555 (-60°C ~ +200°C)

Thông số kỹ thuật bàn gia nhiệt

Dải nhiệt độ:

-100°C ~ +200°C (LN2)

-60°C ~ +200°C (LCO2 - 900 PSI)

-40°C ~ +200°C (LCO2 - 300 PSI)

Tốc độ trao đổi nhiệt:

Làm mát: 19°C-40°C/phút

Làm nóng: 13°C-29°C/phút

Diện tích làm việc: 22.0”W x 18.0”D (55.9cm x 45.7cm)

Diện tích bề mặt làm việc: 396 in2 (2.555 cm2)

Kích thước ngoài: 3.2”H x 23.0”W x 23.5”D (8.1cm x 58.4cm x 60.0cm)

Kiểu lắp đặt: Để bàn / Option Shelf Rack Mounting

Chất làm mát: LN2 (option LCO2)

Yêu cầu nguồn điện (có thể cấu hình CE): 200-240V / 50-60HZ / 1PH / 32A

Tùy chọn mua thêm:

• Delivery Hoses: Vacuum Jacketed; others

• Independent Failsafe Module (IFM) (on Controller, see Page 2) with Redundant Solenoid Valves (RSV) Shuts off coolant to prevent runaway cold condition

• Covers, Adapter Plates, and Additional Hole Patterns

• Dry Nitrogen Purge for Moisture Control

• Dewar Accessories: Distribution Manifolds, Pressure Regulators

Thông số kỹ thuật bộ điều khiển

Đo nhiệt độ:

Dải đo: -210°C ~ 680°C

Độ chính xác: ±1.0°C

Độ phân giải: 0.1°C toàn dải

Giao diện người dùng: Màn hình cảm ứng màu 5.7” với đồ thị và biểu đồ nhiệt độ

Kiểm soát độ an toàn: Mô-đun Fail-Safe độc lập (IFM) (optional) giới hạn nhiệt độ cao và thấp

Tuân thủ: CE / RoHS / Được thiết kế đáp ứng UL 61010

Chẩn đoán: Thời gian hoạt động bộ điều khiển, bộ làm lạnh, quạt gió; Số lần kích hoạt van; Nhiệt độ vỏ ngoài bộ điều khiển; Nhật ký hiệu suất hệ thống

Môi trường hoạt động: Nhiệt độ: 10°C ~ 50°C; Độ ẩm: 10% ~ 50%

Đầu vào nhiệt độ: RTD (500 Ohm/2Wire) (100 Ohm/3 Wire); Cặp nhiệt điện (loại K)

Thuật toán điều khiển: PID vòng sơ cấp, Vòng kép, điều khiển DUT có thể cài đặt

Giao diện truyền dữ liệu: Ethernet 10/100 / Telnet / HTML Web Server / USB-2.0; Optional: RS232 và IEEE-488 GPIB

Yêu cầu về nguồn điện: Điện áp: 100 ~ 250 VAC; Tần số: 50/60 Hz; Dòng điện: lên đến 30A (dựa trên ứng dụng)

Kích thước: (TS1-4) 8.5”H x 6”W x 11.6”D (21.6cm x 15.2cm x 29.5cm); (TS5-8) 8.5”H x 8.0”W x 11.6”D (21.6cm x 20.3cm x 29.5cm)

Tương thích: Hỗ trợ chức năng Sigma C, CC3, CC3.5, C4 và C5 & đặt lệnh

Tùy chọn TS5-TS8: Điểm đặt Purge, Đồng hồ đo lưu lượng, Van điện từ ON/OFF
