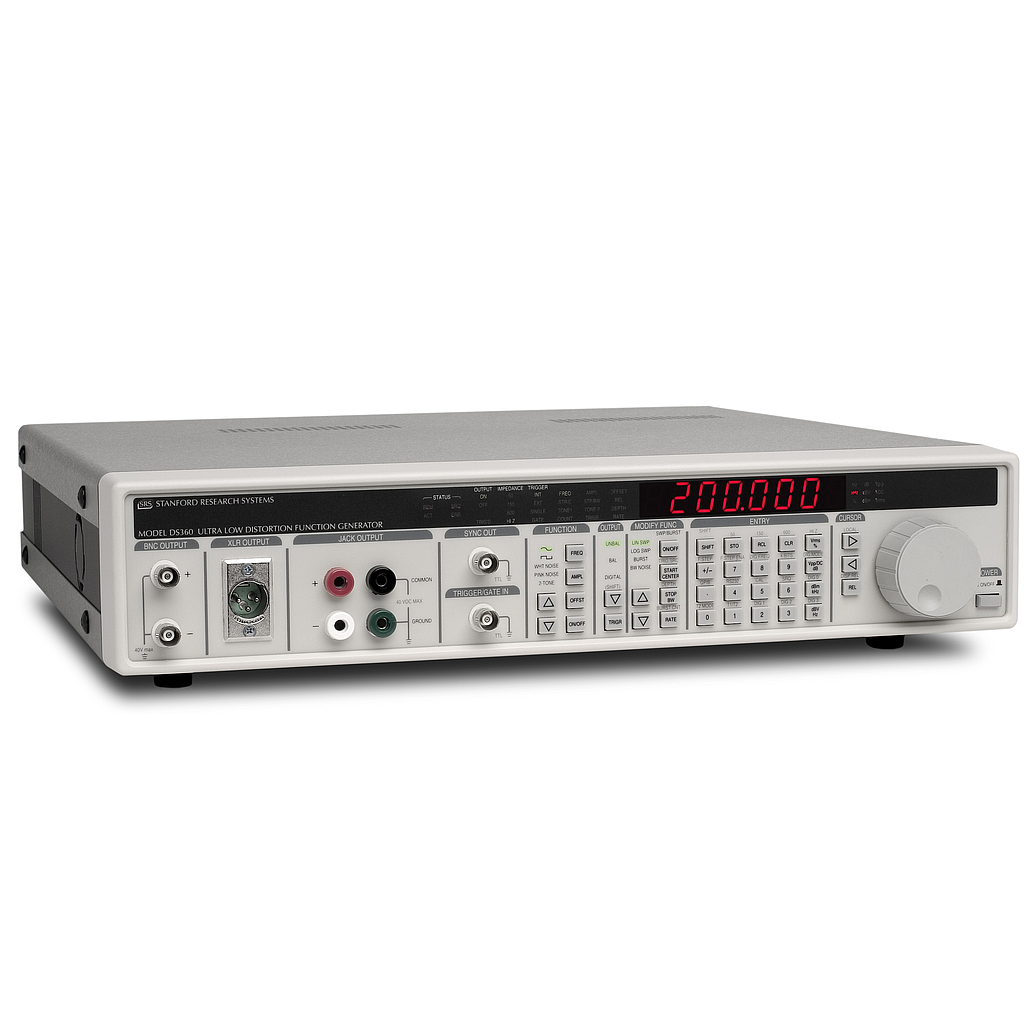

Product image

Máy phát xung Stanford DS360 (10 mHz - 200 kHz)

Có sẵn: 1 Cái

Hãng sản xuấtStanford Research Systems

ModelDS360

Bảo hànhBảo hành: 12 tháng

Liên hệ

Số lượng

Thanh toán an toàn

Hỗ trợ chuyên nghiệp

Đổi trả dễ dàng

Giao hàng tận nơi

Sóng Sine:

THD (1 Vrms không cân bằng., 2 Vrms cân bằng.):

(<5 kHz): -110 dB (typ.), -106 dB (max.)

(5 - 20 kHz): -104 dB (typ.), -98 dB (max.)

(20 - 40 kHz): -100 dB (typ.), -96 dB (max.)

(40 - 100 kHz): -90 dB (typ.), -85 dB (max.)

(100 - 200 kHz): -76 dB (typ.), -68 dB (max.)

THD (10 Vrms không cân bằng., 20 Vrms cân bằng.):

(<5.0 kHz): -109 dB (typ.), -105 dB (max.)

(5 - 20 kHz): -103 dB (typ.), -98 dB (max.)

(20 - 40 kHz): -98 dB (typ.), -93 dB (max.)

(40 - 100 kHz): -88 dB (typ.), -83 dB (max.)

(100 - 200 kHz): -76 dB (typ.), -68 dB (max.)

Sóng vuông:

Dải tần số: 0.01 Hz - 200 kHz

Thời gian tăng: 1.3 µs

Sóng hài chẵn: < -60 dBc (đến 20 kHz)

Nhiễu trắng:

Băng thông: DC - 200 kHz

Độ phẳng: <1.0 dB, 1 Hz - 100 kHz

Hệ số đỉnh: 11 dB

Nhiễu hồng:

Băng thông: 10 Hz - 200 kHz

Độ phẳng: < 3.0 dB, 20 Hz - 20 kHz (đo bằng cách sử dụng phân tích 1/3 khoảng tám)

Hệ số đỉnh: 12 dB

Quét sóng sin và vuông:

Kiểu: Tuyến tính hoặc logarit

Dải: 0.01 Hz - 200.000 kHz

Tốc độ: 0.1 Hz - 3.1 kHz

Độ phân giải: 2 digits

Độ phẳng: ±0.1 dB (1 %)

Tần số:

Độ phân giải: 6 chữ số hoặc 10 mHz (tùy theo số nào lớn hơn)

Độ chính xác: 25 ppm (0.0025 %) + 4 mHz (20 °C - 40 °C)

Biên độ:

Đầu ra không cân bằng:

5.0 µVpp - 14.4 Vpp (tải 50 Ω)

5.0 µVpp - 20.0 Vpp (tải 600 Ω)

10.0 µVpp - 40.0 Vpp (tải Hi-Z)

Đầu ra cân bằng:

10 µVpp -28.8 Vpp (tải 50 Ω)

10 µVpp - 28.8 Vpp (tải 150 Ω)

10 µVpp - 40.0 Vpp (tải 600 Ω)

20 µVpp - 80.0 Vpp (tải Hi-Z)

Độ phân giải: 4 chữ số hoặc 1 µV, tùy theo giá trị nào lớn hơn (Vpp hoặc Vrms), 0,1 dB (dBm hoặc dBV)

Độ chính xác:

Sóng sin, vuông, 2-Tone: ±0.1 dB (1 %)

Nhiễu trắng: ±0.175 dB (2 %)

Nhiễu hồng: ±0.35 dB (4 %)

Đầu ra:

Cấu hình: Cân bằng và không cân bằng

Kết nối: BNC nổi, phích cắm quả chuối và giắc XLR

Trở kháng nguồn:

Cân bằng: 50 Ω ± 3 %; 150 Ω± 2 %; 600 Ω ± 1 %; Hi-Z (50 Ω ± 3 %)

Không cân bằng: 50 Ω ± 3 %; 600 Ω ± 1 %; Hi-Z (25 Ω ± 1 Ω)

Điện áp trôi: ±40 VDC (max.)

Thông số chung:

Giao diện máy tính: GPIB và RS-232. Tất cả chức năng của thiết bị có thể được điều khiển

Kích thước: 17" × 3.5" × 16.25" (WHL)

Trọng lượng: 17 lbs.

Nguồn: 50 W, 100/120/220/240 VAC, 50/60 Hz
