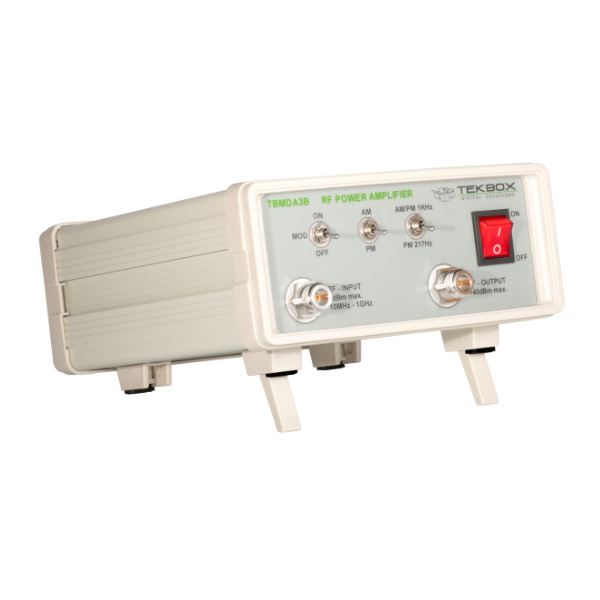

Bộ khuếch đại công suất biến điệu Tekbox TBMDA3B

Thông số kỹ thuật:

Đầu vào / Đầu ra: 50 Ohm, đầu cái N

Dải điện áp cung cấp: 110 V…240 V

Nguồn điện tiêu thụ: 25 W @ 220V

Phạm vi nhiệt độ hoạt động: -20°C đến 50°C

Dải tần số: 10 MHz – 1 GHz, có thể sử dụng từ 5 MHz đến 1.1 GHz

Độ khuếch đại: loại 42.5 dB.

Khuyếch đại phẳng 10 MHz – 1 GHz / Pin = -15 dBm: 2.5 dB typ.

Công suất đầu ra bão hòa tại 5 MHz / Pin = 0 dBm: 38.9 dBm (7.8 W) typ.

Công suất đầu ra bão hòa tại 10 MHz / Pin = 0 dBm: 39.1 dBm (8.2 W) typ.

Công suất đầu ra bão hòa tại  50 MHz / Pin = 0 dBm: 39.8 dBm (9.5 W) typ.

Công suất đầu ra bão hòa tại 75 MHz / Pin = 0 dBm: 39.9 dBm (9.8 W) typ.

Công suất đầu ra bão hòa tại 100 MHz / Pin = 0 dBm: 39.9 dBm (9.7 W) typ.

Công suất đầu ra bão hòa tại 250 MHz / Pin = 0 dBm: 40.5 dBm (11.2 W) typ.

Công suất đầu ra bão hòa tại  500 MHz / Pin = 0 dBm: 40.5 dBm (11.2 W) typ.

Công suất đầu ra bão hòa tại  750 MHz / Pin = 0 dBm: 39.5 dBm (8.9 W) typ.

Công suất đầu ra bão hòa tại  1 GHz / Pin = 0 dBm: 38.8 dBm (7.6 W) typ.

Công suất đầu ra tối đa tại  1.1 GHz / Pin = 0 dBm: 38.3 dBm (6.8 W) typ.

1dB Điểm nén đầu ra tại 5 MHz: 38.2 dBm. (Pin: -2 dBm)

1dB Điểm nén đầu ra tại 10 MHz: 38.7 dBm. (Pin: -3 dBm)

1dB Điểm nén đầu ra tại 50 MHz: 39.1 dBm. (Pin: -3 dBm)

1dB Điểm nén đầu ra tại 100 MHz: 39.7 dBm typ. (Pin: -1 dBm)

1dB Điểm nén đầu ra tại 250 MHz: 39.9 dBm typ. (Pin: -2 dBm)

1dB Điểm nén đầu ra tại 500 MHz: 39.4 dBm typ. (Pin: -3 dBm)

1dB Điểm nén đầu ra tại 750 MHz: 38.8 dBm typ. (Pin: -3 dBm)

1dB Điểm nén đầu ra tại 1000 MHz: 37 dBm. (Pin: -5 dBm)

1dB Điểm nén đầu ra tại 1100 MHz: 36.9 dBm typ. (Pin: -5 dBm)

Hàm điều hòa thứ 2, 100 MHz, Pout = 39.9 dBm: < – 27 dBc typ.

Hàm điều hòa thứ 2 , 100 MHz, Pout = 34 dBm: < – 13.5 dBc typ.

Hàm điều hòa thứ 3 , 100 MHz, Pout = 39.9 dBm: < – 12 dBc typ.

Hàm điều hòa thứ 3 , 100 MHz, Pout = 34 dBm: < – 24 dBc typ.

Tổng hàm điều hòa

18.9% @100 MHz, Pout = 31 dBm typ.

21.8% @100 MHz, Pout = 34 dBm typ.

23.4% @100 MHz, Pout = 37 dBm typ.

31.1% @100 MHz, Pout = 39.9 dBm typ.

Điểm chặn đầu ra bậc ba: 44 dBm, @100 MHz, ∆ f = 2 MHz, typ.

Tần số biến điệu bên trong AM: 1 kHz ± 20%

Tần số biến điệu bên trong PM: 1 kHz ± 20%, 217 Hz ± 20%

Chu trình hoạt động, PM: 50% ± 10% @ 1 kHz; 12.5% ± 20% @ 217 Hz

Xếp hạng tối đa:

Công suất đầu vào tối đa: +0 dBm
