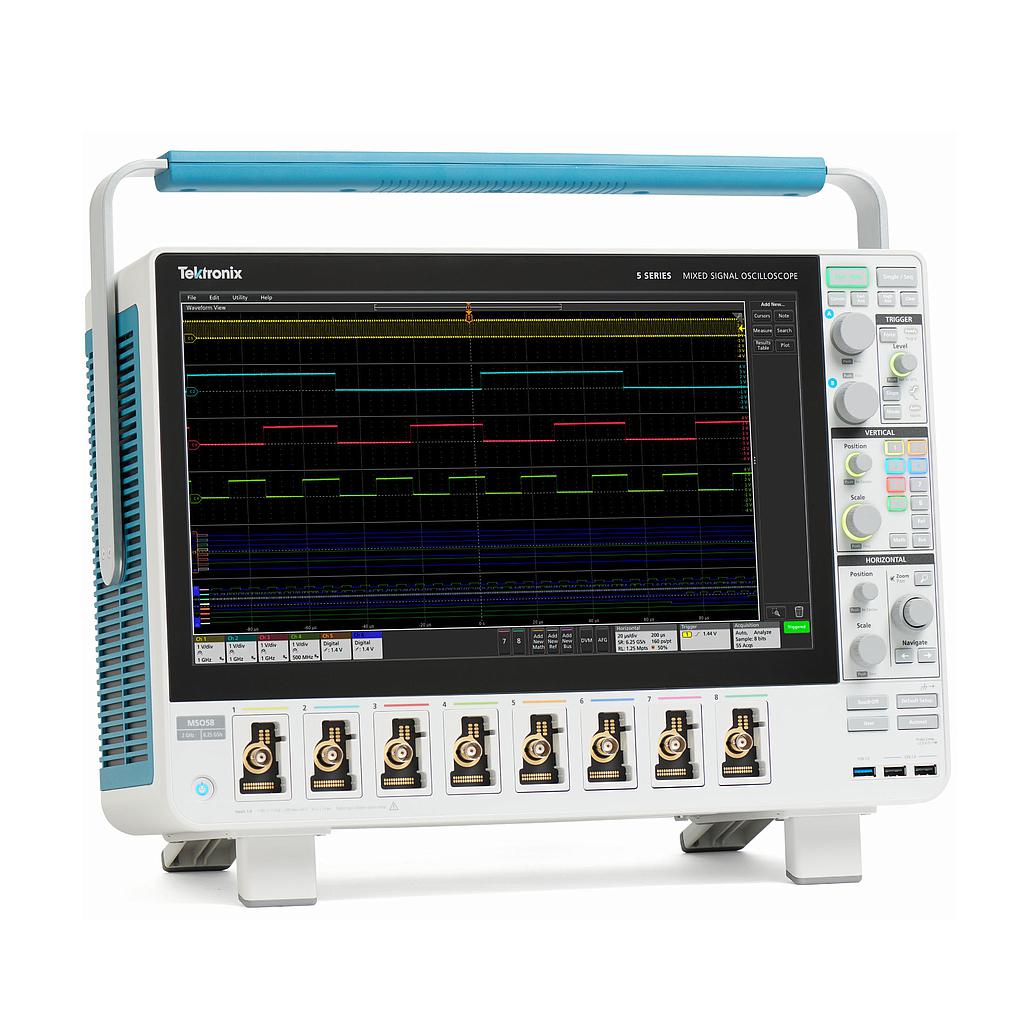

Máy hiện sóng TEKTRONIX MSO54 5-BW-1000 (4 kênh, 1GHz, 6.25 GS/s)

Đầu vào FlexChannel: 4

Số kênh analog: 4

Số kênh digital (option đầu đo logic): 32

Băng thông (rise time): 1 GHz (400 ps)

Độ phân giải ADC: 12 bits

Tốc độ lấy mẫu: 6.25 GS/s cho kênh analog / digital (độ phân giải 160 ps)

Tốc độ bắt dạng sóng: >500,000 wfms/s

Phát xung, phát hàm (opt.): 13 dạng sóng cho trước lên tới 50 MHz đầu ra

Hệ thống trục dọc - kênh analog

Trở kháng đầu vào 50 Ω ± 1% 1 MΩ ± 1% với 13.0 pF ± 1.5 pF

Độ nhạy:

1 MΩ 500 µV/div ~ 10 V/div theo trình tự 1-2-5

50 Ω 500 µV/div ~ 1 V/div theo trình tự 1-2-5

Điện áp đầu vào tối đa:

50 Ω: 5 VRMS, đỉnh ≤ ±20 V (DF ≤ 6.25%)

1 MΩ: 300 VRMS , CAT II

Hệ thống trục dọc - kênh digital

Điện áp đầu vào tối đa: ±42 V đỉnh

Trở kháng đầu vào: 100 kΩ

Hệ thống trục ngang

Độ nhạy ngang: 200 ps/div ~ 1,000 s/div

Dải tốc độ lấy mẫu:

1.5625 S/s ~ 6.25 GS/s (real time)

12.5 GS/s ~ 500 GS/s (interpolated)

Hệ thống Trigger

Chế độ Trigger: Auto, Normal, Single

Loại Trigger: Edge, Pulse Width, Runt, Timeout, Window, Logic, Setup and Hold, Rise/Fall Time, Parallel Bus, Sequence, Visual Trigger

Hiển thị

Màn hình: màn hình màu 15.6 in. (395 mm) tinh thể lỏng TFT

Độ phân giải: 1,920x1,080px

Nguồn

Công suất tiêu thụ: 400W

Điện áp:

100 ~ 240 V ±10% tại 50 Hz ~ 60 Hz

115 V ±10% at 400 Hz ±10%
