Tín hiệu méo, biên độ sụt, nhiễu nền tăng bất thường… những tình huống này xuất hiện khá thường xuyên trong phòng lab và cả xưởng sản xuất. Phần lớn đều liên quan đến đầu dò hoặc cách kết nối.

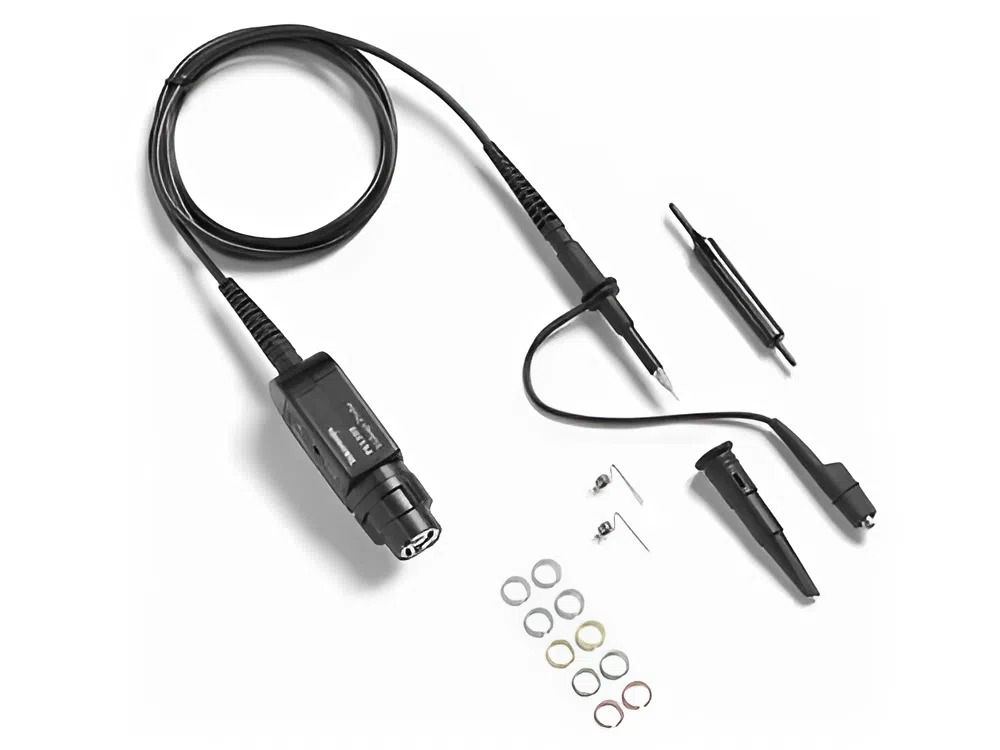

Đầu dò máy hiện sóng và ảnh hưởng trực tiếp đến dạng sóng

Đầu dò là cầu nối giữa mạch và máy. Mọi tín hiệu đều đi qua nó trước khi hiển thị. Nếu đầu dò không phù hợp, toàn bộ kết quả phía sau đều bị ảnh hưởng.

Trong phòng R&D điện tử, đầu dò 10X được sử dụng phổ biến vì giảm tải lên mạch và hạn chế sai lệch biên độ. Với tín hiệu xung nhanh, đầu dò cần có băng thông đủ lớn để không làm tròn cạnh xung.

EMIN hiện phân phối nhiều dòng đầu dò chính hãng từ Tektronix, Rigol, Keysight, Hantek, Uni-T. Từ đầu dò thụ động cơ bản cho đến đầu dò băng thông cao phục vụ mạch tốc độ lớn đều có sẵn theo từng model máy.

Bù đầu dò trước khi đo là thao tác quen thuộc nhưng thường bị bỏ qua. Một xung vuông chuẩn sẽ cho thấy đầu dò đã được hiệu chỉnh đúng. Nếu đỉnh xung nhọn hoặc lõm xuống, kết quả đo sau đó khó còn chính xác.

Đầu dò vi sai và đầu dò dòng trong mạch công suất

Mạch nguồn switching, inverter hay điều khiển động cơ không thể đo bằng đầu dò thông thường. Đo giữa hai điểm không cùng mass đòi hỏi đầu dò vi sai để đảm bảo an toàn và giữ nguyên dạng tín hiệu.

Các model đầu dò vi sai của Tektronix do EMIN cung cấp được thiết kế chuyên cho môi trường điện áp cao và xung chuyển mạch nhanh. Khả năng cách ly tốt giúp phép đo ổn định hơn khi phân tích mạch công suất.

Đầu dò dòng lại phù hợp khi cần quan sát dạng dòng khởi động, dòng xung hoặc kiểm tra tiêu thụ năng lượng mà không muốn cắt mạch. Chỉ cần kẹp quanh dây dẫn là có thể theo dõi dạng sóng dòng điện theo thời gian thực.

Đầu dò dòng để quan sát dòng điện tức thời

Đầu dò là cầu nối giữa mạch và màn hình hiển thị. Mọi sai lệch ở đây đều phản ánh trực tiếp lên đồ thị.

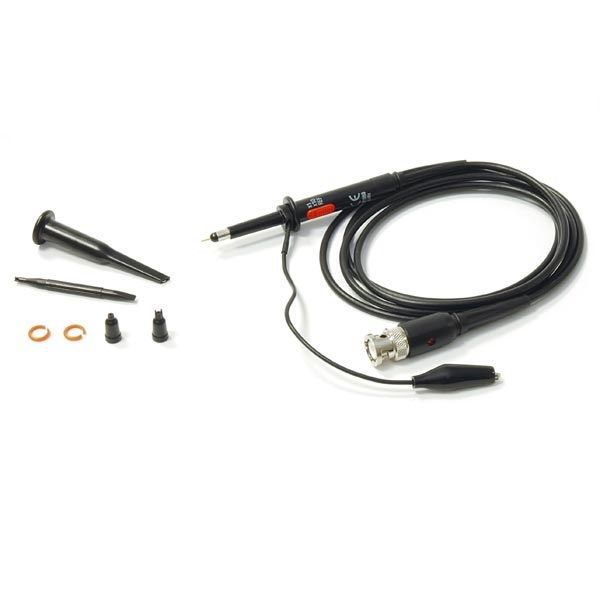

Đầu dò thụ động 10X hiện được sử dụng phổ biến vì giảm tải lên mạch và hạn chế ảnh hưởng đến tín hiệu. Khi đo xung nhanh hoặc tín hiệu tần số cao, băng thông đầu dò cần tương đương hoặc cao hơn băng thông máy. Nếu thấp hơn, hệ thống sẽ bị giới hạn theo mức thấp nhất và người dùng dễ nhầm tưởng máy không đủ khả năng.

Trước khi đo, thao tác bù đầu dò luôn cần thực hiện. Nếu hiệu chỉnh chưa đúng, xung vuông sẽ bo tròn hoặc nhọn đỉnh, khiến việc đánh giá cạnh xung trở nên thiếu chính xác.

EMIN hiện phân phối đầy đủ đầu dò tương thích cho các dòng máy Tektronix, Keysight, Rigol, GW Instek… từ đầu dò thụ động tiêu chuẩn đến các model băng thông cao chuyên cho tín hiệu tốc độ lớn.

Cáp BNC và phụ kiện kết nối ảnh hưởng trực tiếp đến nhiễu

Cáp kết nối tưởng như đơn giản nhưng lại dễ gây sai số nếu chọn sai loại. Trở kháng không phù hợp hoặc lớp chống nhiễu kém sẽ làm tín hiệu suy giảm và nhiễu tăng lên rõ rệt.

Cáp BNC 50Ω chất lượng tốt, chiều dài phù hợp với khoảng cách đo sẽ giúp tín hiệu ổn định hơn. Adapter BNC sang SMA, đầu nối chữ T hay bộ chia tín hiệu đều cần đúng chuẩn kết nối của hệ thống.

Đo xung nhanh mà dây mass quá dài có thể tạo dao động giả ở mép xung. Chỉ cần thay bằng lò xo tiếp mass ngắn, nhiễu đã giảm đáng kể. Phụ kiện nhỏ nhưng tác động lớn đến kết quả cuối cùng.

EMIN cung cấp đầy đủ cáp BNC chính hãng, adapter chuyển đổi và phụ kiện kết nối tương thích theo từng dòng máy cụ thể.

Phụ kiện hỗ trợ giảm nhiễu và tăng độ chính xác

Khi đo xung nhanh, dây mass dài dễ gây dao động không mong muốn. Lò xo tiếp mass ngắn giúp giảm vòng lặp nhiễu và cải thiện đáng kể chất lượng hiển thị.

Kẹp cá sấu hỗ trợ cố định điểm đo chắc chắn hơn trong môi trường sản xuất. Bộ kit hiệu chuẩn đầu dò giúp kiểm tra nhanh trước mỗi phép đo quan trọng.

Một số phòng thí nghiệm còn sử dụng que đo từ trường và module kích hoạt ngoài để mở rộng khả năng phân tích tín hiệu.

Cách chọn phụ kiện phù hợp với từng ứng dụng

Băng thông của đầu dò cần tương đương hoặc cao hơn băng thông máy. Nếu thấp hơn, toàn bộ hệ thống sẽ bị giới hạn theo mức thấp nhất.

Hệ số suy hao 1X, 10X hay 100X ảnh hưởng trực tiếp đến biên độ hiển thị và mức tải lên mạch. Trong đa số ứng dụng điện tử, đầu dò 10X cho sự cân bằng tốt giữa bảo vệ mạch và độ chính xác.

Mạch công suất nên dùng đầu dò vi sai. Phân tích dòng nên dùng đầu dò dòng. Đo xung nhanh cần phụ kiện tiếp mass ngắn. Mỗi tình huống đều có lựa chọn phù hợp thay vì dùng chung một loại đầu dò cho tất cả.

Câu hỏi thường gặp khi chọn phụ kiện máy hiện sóng

1, Đầu dò giá thấp có dùng được cho máy cao cấp không

Kết nối vẫn thực hiện được nhưng băng thông và chất lượng hiển thị sẽ bị giới hạn theo đầu dò. Sai lệch thường xuất hiện ở cạnh xung và tín hiệu tần số cao.

2, Bao lâu nên kiểm tra bù đầu dò

Mỗi lần đo quan trọng đều nên kiểm tra lại. Thao tác này chỉ mất vài chục giây nhưng giúp tránh sai số tích lũy.

3, Khi nào cần đầu dò vi sai

Khi đo giữa hai điểm không cùng mass hoặc làm việc với mạch công suất và điện áp cao.
