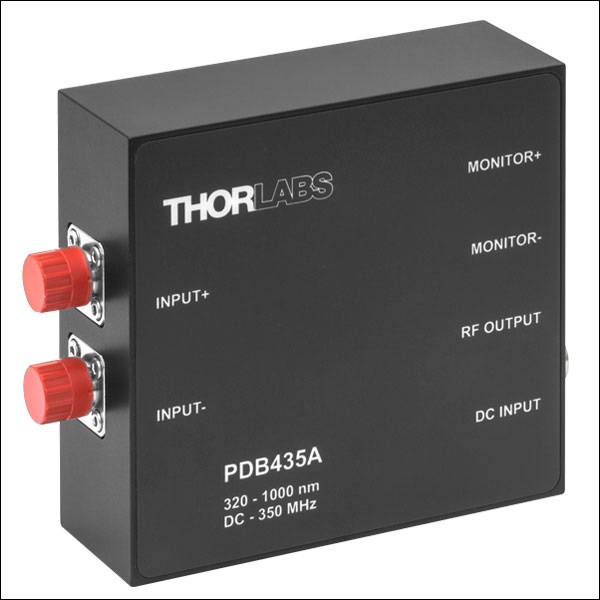

Bộ khuếch đại cân bằng THORLABS PDB435A (320-1000 nm, Fixed Gain)

Loại đầu dò: Si/PIN

Dải bước sóng: 320 - 1000 nm

Đáp ứng tối đa (Điển hình): 0.50 A/W

Đường kính đầu dò hoạt động: 0.4 mm

Băng thông (3 dB): DC - 350 MHz AC Coupled (-AC Suffix): 100 Hz - 350 MHz

Tỷ lệ khuếch đại vi sai chung: >20 dB

Tăng trở kháng (a): 10 x 10^3 V/A

NEP tối thiểu (b): 32.3 pW/Hz^1/2 (DC - 350 MHz)

Đầu ra RF

Chuyển đổi Gain đầu ra RF (a, c): 5 x 10^3 V/W

Công suất RF bão hòa CW Đầu ra: 720 µW @ 820 nm

Trở kháng: 50 Ω

Điện áp tối đa: m ± 1,8 V cho tải 50 Ω ± 3,6 V cho tải trở kháng cao

Chênh lệch DC: <± 3 mV

Khớp nối đầu ra RF: DC hoặc AC

Giám sát đầu ra

Đầu ra màn hình Gain chuyển đổi: 10 V/mW @ 820 nm

Trở kháng: 220 Ω

Điện áp tối đa Swing: 1,55 V cho 50 Ω Tải 10 V cho tải trở kháng cao

Băng thông: DC đến 1 MHz

Độ nhiễu điện áp: <180 µVRMS

Độ lệch DC: <± 2 mV

General

Đầu vào sợi quang (d): FC / PC hoặc FC / APC (Có thể tháo rời)

Ngưỡng thiệt hại điốt quang: 20 mW

Đầu ra điện: SMA (Qty. 3)

Kích thước: 85 mm x 80 mm x 30 mm (3,35"x 3,15" x 1,18")

Trọng lượng: 0,35 kg (không có nguồn điện)

Phạm vi nhiệt độ hoạt động (e): 0 đến 40 °C

Phạm vi nhiệt độ lưu trữ: -40 đến 70°C

Nguồn điện đi kèm (f): ± 12 V @ 250 mA (100/120/230 VAC, 50-60 Hz, Có thể chuyển đổi)

(a) Giá trị được đưa ra cho tải trở kháng cao. Đối với tải 50 Ω, chia giá trị cho 2.

(b) Để biết thêm thông tin về NEP, vui lòng xem hướng dẫn về Công suất Tương đương độ nhiễu của Thorlabs.

(c) Đưa ra ở độ đáp ứng đỉnh của đầu dò.

(d) Đối với PDB435C FC ​​và PDB465C, bộ chuyển đổi FC KHÔNG thể tháo rời.

(e) Không ngưng tụ.
