Top thiết bị phân tích phổ đáng mua nhất cuối 2025 - Tham khảo ngay dòng máy phân tích phổ thời gian thực RSA6000 đến từ Rigol

RSA6000 gồm ba model: RSA6085, RSA6140 và RSA6265, tương ứng với các dải tần tối đa 8.5 GHz, 14 GHz và 26.5 GHz. Cả ba đều được thiết kế với cùng triết lý: tốc độ xử lý tín hiệu tức thời, khả năng hiển thị chính xác mọi biến động phổ và hiệu quả sử dụng cao trong các môi trường kiểm thử hiện đại như 5G, IoT, radar hay nghiên cứu điện tử hàng không.

Phổ thời gian thực trở thành xu hướng không thể đảo ngược

Vài năm trước, nhiều kỹ sư vẫn hài lòng với dạng phân tích phổ truyền thống. Thiết bị quét theo tần số, hiển thị dạng sóng, đánh giá nhiễu, biên độ, tần số trung bình. Nhưng khi tín hiệu số ngày càng có mật độ cao, xuất hiện các gói dữ liệu ngắn hoặc nhiễu thoáng qua chỉ kéo dài vài micro giây, phương pháp quét dần bộc lộ hạn chế.

Máy phân tích phổ thời gian thực (Real-time spectrum analyzer) ra đời để giải quyết đúng điểm nghẽn đó. Thay vì quét tuần tự, RTSA ghi nhận toàn bộ phổ trong một khoảng thời gian cực ngắn và xử lý theo thời gian thực. Với Rigol RSA6000 Series, quá trình đó được đẩy tới mức ấn tượng: tốc độ quét đạt 4 THz mỗi giây, FFT rate lên tới 300.000 phép biến đổi mỗi giây và thời gian phát hiện tín hiệu tối thiểu chỉ 3.83 micro giây. Cho phép thiết bị ghi lại toàn bộ biến thiên của tín hiệu RF mà không bị bỏ sót dù chỉ một xung nhiễu thoáng qua.

Hiệu năng được cải thiện đáng kể trên RSA6000

1. Đây là lần đầu tiên Rigol đưa băng thông real-time lên 200 MHz, kết hợp cùng khả năng quét phổ 26.5 GHz trong một thân máy nặng chỉ khoảng 5 kg, điều mà dòng RSA5000 từng giúp Rigol tạo dấu ấn ở phân khúc trung đến cao cấp không có.

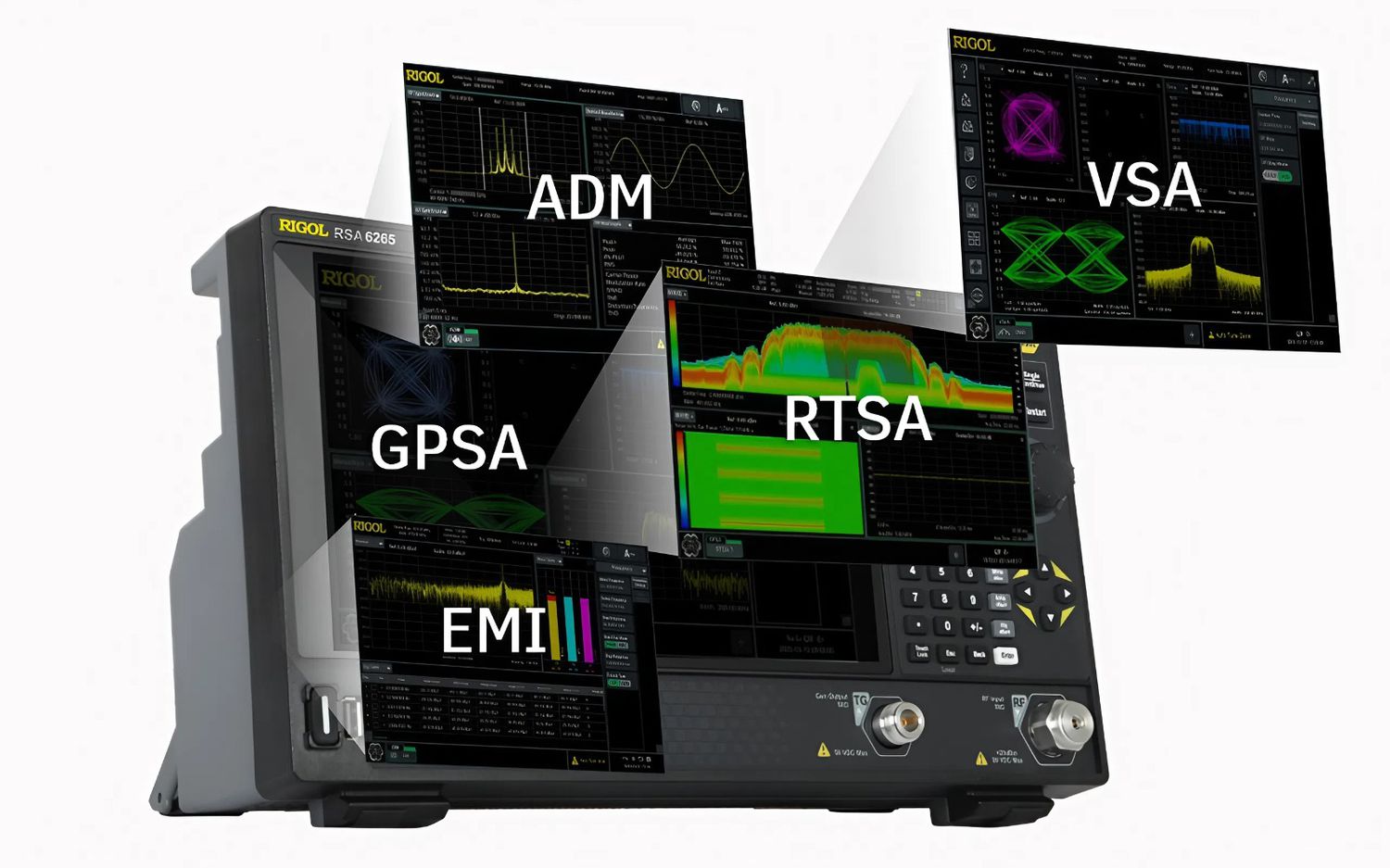

2. Máy có 5 chế độ hoạt động chính: GPSA, RTSA, VSA, EMI và ADM. Phân tích phổ truyền thống, phổ thời gian thực, đến phân tích vector tín hiệu, đo nhiễu điện từ hay giải điều chế analog, RSA6000 có thể đảm nhận toàn bộ mà không cần chuyển thiết bị. Việc chuyển đổi giữa các chế độ diễn ra nhanh và mượt, giúp người vận hành tiết kiệm đáng kể thời gian khi test nhiều loại tín hiệu khác nhau.

3. Hiệu năng bên trong được hỗ trợ bởi mức nhiễu nền cực thấp, đạt -163 dBm khi bật bộ khuếch đại trước và -108 dBc/Hz ở độ lệch 10 kHz. Các con số này không chỉ thể hiện khả năng phát hiện tín hiệu yếu mà còn phản ánh độ ổn định trong phép đo biên độ. Trong thực tế, khi cần phát hiện nhiễu nhỏ trong môi trường có nhiều sóng mang mạnh, độ nhiễu nền thấp là yếu tố quyết định.

4. Màn hình 10.1 inch cảm ứng đa điểm, độ phân giải cao, cho phép hiển thị cùng lúc nhiều cửa sổ phân tích. Kỹ sư có thể quan sát phổ thời gian thực, biểu đồ mật độ, spectrogram hoặc biểu đồ PvT trên cùng một giao diện mà không cần chuyển qua lại giữa các tab.

Ứng dụng trong phòng lab, dây chuyền sản xuất

Trong thực tế sản xuất, việc giám sát tín hiệu không dây, kiểm tra module RF, phát hiện nhiễu EMI hoặc xác định nguồn nhiễu chéo là công việc diễn ra hàng ngày.

- Ở các dây chuyền sản xuất thiết bị IoT, bắt nhiễu ẩn hoặc tín hiệu lỗi xuất hiện ngắt quãng là cực kỳ khó nếu dùng phổ kế quét. Chỉ cần một xung tín hiệu sai trong chu kỳ truyền dữ liệu vài trăm micro giây, kết quả kiểm thử có thể bỏ sót hoàn toàn. RSA6000 giải quyết triệt để nhờ khả năng thu thập dữ liệu liên tục và hiển thị tức thì dưới dạng spectrogram màu. Kỹ sư có thể nhìn thấy từng điểm nhiễu thay đổi theo thời gian, giúp truy ra nguyên nhân nhanh hơn nhiều so với phương pháp quét.

- Ở mảng R&D, RSA6000 đặc biệt hữu ích trong phân tích tín hiệu phức tạp như QAM 256 hoặc PSK đa mức. Với dải phân tích vector 200 MHz và tốc độ lấy mẫu 256 MSa/s, thiết bị dễ dàng đánh giá méo tín hiệu, kiểm tra EVM, BER hay các dạng điều chế khác mà không cần thêm phần cứng phụ trợ.

- Với các đơn vị chuyên EMC, dòng RSA6000 cũng có sẵn phần mềm tùy chọn EMI Application, đáp ứng tiêu chuẩn CISPR 16-1-1, hỗ trợ detector quasi-peak, average, RMS, và khả năng tạo báo cáo tự động. Giúp rút ngắn quy trình kiểm tra nhiễu phát xạ, đặc biệt trong giai đoạn tiền chứng nhận sản phẩm.

Sự khác biệt thực sự không nằm ở thông số

Các kỹ sư lâu năm thường không mua thiết bị chỉ vì dải tần cao hơn hay băng thông rộng hơn. Họ quan tâm đến tốc độ phản hồi, độ ổn định, sự thuận tiện khi thao tác và khả năng xử lý linh hoạt trong môi trường làm việc thực tế. RSA6000 chạm đúng những điểm đó.

Một điểm mạnh ít được nhắc đến là khả năng tương thích lệnh SCPI chuẩn, đồng thời hỗ trợ cú pháp tương tự Keysight PXA series. Điều này cho phép các hệ thống tự động đo hiện có dễ dàng tích hợp RSA6000 mà không phải viết lại toàn bộ mã điều khiển. Với các phòng lab đang sử dụng nhiều thiết bị khác nhau, tính tương thích này cực kỳ quan trọng.

RSA6000 còn có khả năng mở rộng đáng kể. Các cổng giao tiếp USB, LAN, HDMI và cổng trigger đều hỗ trợ đồng bộ dữ liệu, chia sẻ kết quả đo hoặc điều khiển từ xa. Thiết bị cũng có module tracking generator tùy chọn, giúp đo suy hao, kiểm tra đường truyền và đặc tính linh kiện RF.

Ở góc độ vận hành, giao diện được tinh chỉnh để phù hợp với thói quen của kỹ sư hiện đại. Mọi thao tác có thể thực hiện trên màn hình cảm ứng, hoặc qua chuột và bàn phím USB nếu làm việc trong môi trường test cố định.

RSA6000 Series - Bộ ba quy mô ứng dụng

Ba model RSA6085, RSA6140 và RSA6265 không phải ba cấp độ đơn giản của cùng một sản phẩm mà là ba lựa chọn ứng với ba phạm vi công việc khác nhau.

RSA6085 với dải tần tới 8.5 GHz phù hợp cho các ứng dụng IoT, module RF, thiết bị công nghiệp, kiểm tra tín hiệu Wi-Fi, Bluetooth, Zigbee hoặc GSM.

RSA6140 nâng giới hạn lên 14 GHz, lý tưởng cho các ứng dụng radar tầm trung, thiết bị viễn thông, hoặc nghiên cứu RF trong môi trường phòng lab.

RSA6265 với dải tần mở rộng đến 26.5 GHz là lựa chọn cho các viện nghiên cứu, trung tâm phát triển công nghệ 5G, 6G, hệ thống vệ tinh và hàng không vũ trụ.

Tất cả đều dùng chung triết lý thiết kế: một thân máy nhỏ gọn 5 kg, khả năng hoạt động ổn định trong dải nhiệt từ 0 đến 50°C, thời gian hiệu chuẩn khuyến nghị 18 tháng và bộ nhớ trong 128 GB để lưu trữ khối lượng lớn dữ liệu đo.

Kết luận:

Trên đây là những điểm đáng chú ý nhất của dòng Rigol RSA6000 Series.

Nếu bạn đang tìm một thiết bị có thể xử lý tín hiệu nhanh, trực quan, phục vụ tốt cho các bài đo phức tạp hoặc môi trường nhiễu cao, RSA6000 là lựa chọn rất đáng để cân nhắc.
