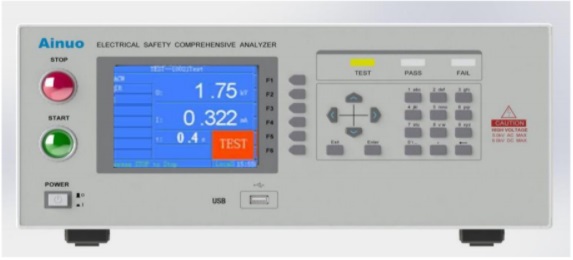

Ainuo AN9640BV3(F) 电气安全综合测试仪 (5k VAC / 6k VDC / 100mA)

1) AC Withstand Voltage Test

Output Voltage,100~5000V,1500V

Current Upper Limit,0.00~100.00 mA,3.5mA

Current Lower Limi,0.000~9.999mA,0mA

Test Time,0.5~999.9s（ 0=LLLL） ,1.0s

Three-channel scanning option, 0 \ 1 \ 2,0 represents input to output, 1

represents input to ground, 2 represents output to ground

Ramp Time,0.1~999.9s（ 0=OFF）， 0.1s

Descent Time,0.1~999.9s（ 0=OFF） ,0s

Arc Level,0~9,0

Compensate Switch,0~1,0 （ 0=OFF， 1=ON）

Output Frequency,0~1,0 （ 0=50Hz,1=60Hz）

Compensation value, A

Compensation value, B

Example:SET-ACW 1500,3.50,0,1.0,

Or:SET-ACW 1500,3.50,0,1.0,1,0.1,0,0,0,0,0,0

2) DC Withstand Voltage Test

Output Voltage， 100~6000V,2100V

Current Upper Limit， 0~10000uA， 5000uA

Current Lower Limi， 0.0~999.9uA， 0uA

Test Time， 0.5~999.9s（0=LLLL）， 1.0s

Three-channel scanning option, 0 \ 1 \ 2,0 represents input to output, 1

represents input to ground, 2 represents output to ground

Ramp Time， 0.4~999.9s（ 0= OFF）， 0.4s

Descent Time， 1.0~999.9s（ 0= OFF）， 0s

Arc Level， 0~9,0

Charge Lower Limit， 0.0~350.0uA， 0uA

Compensation Value， 0.0~200.0uA， 0uA

Compensate Switch， 0~1,0 （ 0= OFF， 1=ON）

Ramp Upper Limit， 0~1,0 （ 0= OFF， 1= ON）

Example:SET-DCW 2100,5000,0,1.0,

Or:SET-DCW 2100,5000,0,1.0,1,0.4,0,0,0,0,0,0

3) Insulation Resistance Test

Output Voltage， 100~2500V,500V

Resistance Upper Limit， 1~50000MΩ（ 0= No）， 0MΩ

Resistance Lower Limit， 1~50000MΩ， 2MΩ

Delay Time， 0.5~999.9s（ 0=LLLL）， 1.0s

Three-channel scanning option, 0 \ 1 \ 2,0 represents input to output, 1

represents input to ground, 2 represents output to ground

Ramp Time， 0.1~999.9s（ 0= OFF）， 0.1s

Descent Time， 1.0~999.9s（ 0= OFF）， 0s

Charge Lower Limit， 0~3.500uA， 0uA

Compensation Value， 1~100000MΩ， 50000 MΩ

Compensate Switch， 0~1,0 （ 0= OFF， 1= ON）

Example:SET-IR 500,0,2,1.0,

Or:SET-IR 500,0,2,1.0,1,1,0,0,50000,0,

4) Ground Resistance Test

Output current， 2.0~32.0A, 25.0A

Resistance Upper Limit ， 0.1~600.0mΩ （ 2.0~10.6A ） /0.1~R mΩ

（ 10.7~32.0A， R=6400/ current setting）， 100mΩ

Voltage Upper Limit 0~6.40V

Resistance Lower Limit ， 0.0~600.0mΩ （ 2.0~10.6A ） /0.0~R mΩ

（ 10.7~32.0A， R=6400/ current setting）， 0mΩ

Voltage Lower Limit 0~6.40V

Test Time， 0.5~999.9s（0=LLLL）， 1.0s

Open Voltage， 3.0~10.0V， 6.4V

Compensation Value， Resistance 0.0~100.0 mΩ/ Voltage 0~5.00V， 0

mΩ

Compensate Switch， 0~1,0 （ 0= OFF， 1= ON）

Output Frequency， 0~1,0 （ 0=50Hz， 1=60Hz）

Test Mode， 0~1,0 （ 0= Resistance， 1= Voltage）

Example:SET-GB 25.0,220.0,0,1.0,

Or:SET-GB 25.0,220.0,0,1.0,6.4,0,0,0,0,

5) Touch Current/Leakage Current Test

Output Voltage， 0.0~300.0V,233V

Current Upper Limit， Rms0~12.000mA,0.500mA

Current Lower Limi， Rms0~12.000mA,0mA

Test Time， 0.5~999.9s（0=LLLL）， 2.0s

Test Frequency， 45~65Hz， 50Hz

Voltage Upper Limit， 0.0~300.0V， 300.0V

Voltage Lower Limit， 0.0~300.0V， 0.0V

Compensate Value， 0.0~1000.0uA， 0uA

Compensate Switch， 0~1,0 （ 0= OFF， 1= ON）

Judge Mode， 0~1,0 （ 0=MAX， 1=END）

Power State - Neutral N， 0~1,0 （ 0= Dynamic， 1= Static）

Power state - Polarity Reverse， 0~1,0 （ 0=A， 1=B）

PowerState -Probe Position， 0~2,0 （ 0=G-L; 1=G-N; 2=AUTO

（ G-L,G-N））

Example:SET-TCT 233.0,0.500,0,2.0,

Or:SET-TCT 233.0,0.500,0,2.0,50,300.0,0,0,0,0,1,0,1,

6) Power Test :

Output Voltage， 0.0~300.0V,220V

Power Upper Limit， 0.0~6000.0W， 500.0W

Power Lower Limit， 0.0~6000.0W， 0W

Test Time， 0.5~999.9s（0=LLLL）， 1.0s

Test Frequency， 45.00~65.00Hz， 50.00Hz

Example:SET-PW 220.0,500.0,0,1.0,

Or:SET-PW 220.0,500.0,0,1.0,50.00,

7) Low-voltage Start-up Test :

Test Voltage， 0~300V, 195V

Current Upper Limit， 0.00~25.00A， 20.00A

Current Lower Limi， 0.00~25.00A， 0A

Test Time， 0.5~999.9s（0=LLLL）， 1.0s

Test Frequency， 45~65Hz， 50Hz

Example:SET-ST 195,20.00,0,1.0,

Or:SET-PW 195,20.00,0,1.0,50

Kích thước: 426(W)x 177(H)x 550(D)
