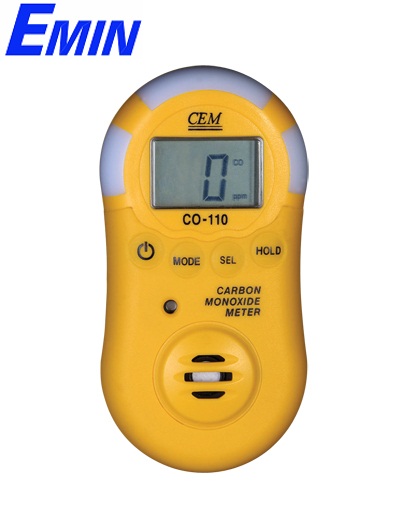

CEM CO - 110 一氧化碳检测仪（0-1000PPM）





TÀI LIỆU HƯỚNG DẪN SỬ DỤNG MÁY ĐO KHÍ CO

Model  CO 110

1.Giới thiệu:

Máy đo khí CO 110 dùng để do khí CO trong các môi trường như hầm mỏ hay là những nơi có khí độc CO sinh ra. Máy có khả năng cảnh báo bằng còi và đèn khi nồng độ khí CO qua ngưỡng cho phép hoạt động của con người

- dải đo 0-1000ppm

- hiển thị thông số lên màn hình LCD

- có còi báo động

- có đèn cảnh báo

2. Thông số CO có tác động đến con người (chú ý quan trọng)

- 0-1ppm điều kiện môi trường bình thường

- 9 ppm không gian này con người có thể sống (tiêu chuẩn 62-1989 ASHRAE)

- 50 ppm con người có thể sống trung bình trong 8h

- 100 ppm giới hạn con người không được phép tiếp xúc

- 200 ppm người bị nhức đầu nhẹ, mệt mỏi, buồn nôn, chóng mặt

- 800ppm người chóng mặt, buồn nôn, co giật, chết sau 2-3 giờ

3. Máy hoạt động như thế nào?

- Máy đo khí CO và hiển thị kết quả lên màn hình LCD

- Cảnh báo khi đo khí CO lớn hơn 200 ppm thì còi kêu liên tục, đèn xanh sáng

- Cảnh báo khi đo khí CO 35-200 ppm còi kêu không liên tục (kêu gián đoạn) và đèn đỏ sáng

4.Thông số kỹ thuật:

Nhiệt độ hoạt động: 0 º C đến 50,0 º C
Nhiệt độ lưu trữ: -30 º C đến 60,0 º C
Độ ẩm hoạt động: 0-90% độ ẩm tương đối (không ngưng tụ)
Dải đo: 0 đến 1000PPM
Độ phân giải: 1ppm
Độ chính xác: ± 5% hoặc ± 10ppm

Mức cảnh báo: 35-200ppm đèn đỏ và còi kêu gián đoạn, >200ppm đèn đỏ và còi kêu liên tục

Thời gian ổn định: < 2 giây
Pin: 9V, Neda 1604A hoặc tương đương
Cảm biến loại: Stabilized electrochemical Gas-specific (CO)

Tuổi thọ cảm biến: 3 năm

Ghi chú: 1 ppm( parts per million)  tương ứng 1 phần triệu thể tích không khí. Ví dụ kết quả đo được 100 ppm  tương ứng  =100*1/1.000.000= 1/10.000 thể tích không khí, điều này có nghĩa thể tích khí đo được đang chiếm 1/10.000 toàn bộ thể tích khí môi trường đó

5- Chức năng của các thiết bị trên máy (xem hình vẽ trọng tiếng Anh)

- Đèn led cảnh báo

- 2 màn hình hiển thị LCD

- 3 nút nhất nguồn

- 4 Nút nhất chọn chế độ MODE

- 5 Nút nhất giữ giá trị đo HOLD

- 6 Nút nhấn đọc giá trị đo lưu trong máy SEL

- 7 Còi cảnh báo

- 8 Cổng kết nối tai nghe (sử dụng trong môi trường nhiều tiếng ồn, không bán kèm tai nghe theo máy)

- 9 cảm biến CO

6. Phím chức năng và cách sử dụng

- Ấn phím nguồn: máy hoạt động sau đó chờ khoảng 1 phút có tiếng kêu Beep thì máy bắt đầu đo được. lúc này trên máy hiển thị giá trị khí CO đo được là bao nhiêu ppm. (nếu không cần tính năng nào khác thì đến đây máy đã có thể đo bình thường

- Đọc giá trị CO lớn nhất MAX: kể từ lúc bật máy thì ấn phím MODE đến khi có chữ REC xuất hiện ở phía trên bên trái màn hình và chữ “MAX” ở giữa bên trái màn hình (giá trị này sẽ bị xóa về không khi tắt máy)

- Đọc kết quả lưu trong máy : Ấn phím MODE đến khi có chữ “MEM” hiện lên ở phía trên màn hình, sau đó ấn nút SEL để đọc các kết quả đo lần thứ 1-9

- Lưu kết quả đo vào máy: Trong trường hợp người dùng muốn đo và khảo sát sau đó lưu lại trong máy thì ấn phím MODE đến khi có chữ “REG” ở bên trái màn hình (chú ý: không có chữ “MAX” ở giữa bên trái xuất hiện). Sau đó đến nơi cần đo rồi ấn phím REG. ở chức năng này có thể nhớ được 9 giá trị bộ nhớ từ 1-9. Mỗi lần ấn fím SEL thì ô nhớ lại tăng lên 1 và kết quả đo sẽ tự động lưu vào ôn nhớ đo

- Để biết giá trị cảnh báo khi đo: ấn phím MODE đến khi xuất hiện số “35 max” thì đây là giá trị cảnh báo

- Kiểm tra thời gian hoạt động kể từ lúc bật máy: chức năng này cho phép người dùng đã hoạt động được bao lâu trong môi trường có khí CO.

Ấn phím MODE đến khí xuất hiện chữ “TIME” bên trái màn hình, sau đó xem thời gian làm việc

- Cài đặt cảnh báo: Khi bật chế độ này máy sẽ cảnh báo khi nồng đo khí CO vượt quá giá trị cho phép của con người

 +Cảnh báo khi đo khí CO lớn hơn 200 ppm thì còi kêu liên tục, đèn xanh sáng

 + Cảnh báo khi đo khí CO 35-200 ppm còi kêu không liên tục (kêu gián đoạn) và đèn đỏ sáng

Ấn phím MODE đến khi xuất hiện chữ “on” đang cho phép cảnh báo hoặc chữ “OFF” không cho phép cảnh báo, nếu muốn đổi trạng thái ấn nút SEL

- Giữ giá trị đang đo được thì ấn phím HOLD

- Tắt máy:

Không thể tắt máy khi máy đang khởi động (1 phút kể từ lúc bật máy) hoặc trong chế độ cài đặt, chỉ có thể tắt máy khi ở chế độ đo lường binh thường
