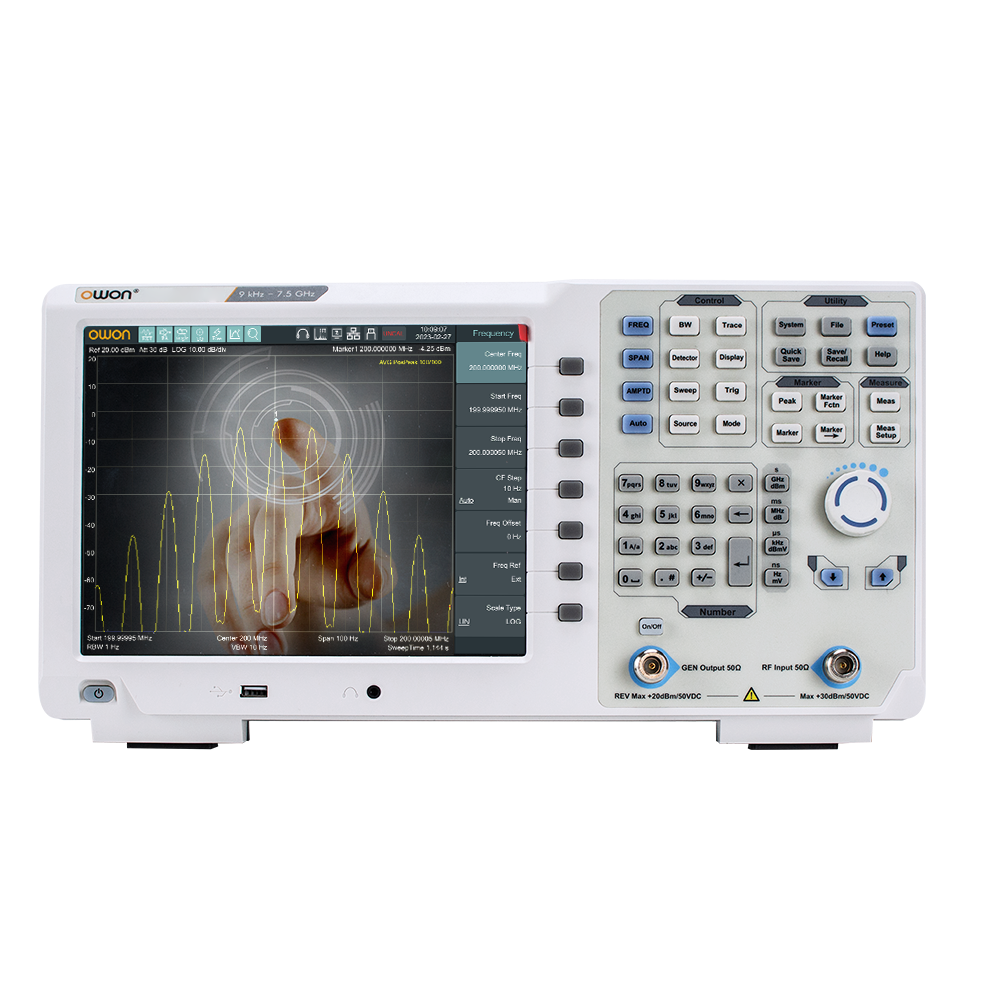

OWON XSA1015P Spectrum Analyzer (9 kHz ~ 1.5 GHz)

Frequency:

+ Frequency Range: 9 kHz to 1.500000000 GHz

+ Frequency Resolution: 1 Hz

Frequency Span:

+ Span Range: 0 Hz, 100 Hz to max frequency of instrument

+ Span Uncertainty: ± span / (sweep points-1)

SSB Phase Noise(20℃ to 30℃,fc=1 GHz):

+ Carrier Offset:

10 kHz: < -106 dBc/Hz

100 kHz: < -104 dBc/Hz

1 MHz: < -115 dBc/Hz

Bandwidth:

+ Resolution Bandwidth(-3 dB): 1 Hz to 1 MHz, in 1-3-5-10 sequence

+ RBW Accuracy: < 5% nominal

+ Resolution Filter Shape Factor (60 dB : 3 dB): <5 nominal

+ Video Bandwidth (-3 dB): 10 Hz to 3 MHz, in 1-3-5-10 sequence

+ Resolution Bandwidth(-6 dB)(EMI): 200 Hz,9 kHz,120 kHz,1 MHz

Amplitude:

+ Measurement range:

DANL to +10 dBm,100 kHz to 10 MHz, Preamp Off

DANL to +20 dBm,10 MHz to 1.5 GHz, Preamp Off

+ Max Input Level

+ DC Voltage: 50 V

+ Continuous RF power: Attenuation = 40 dB, +20 dBm(100mV)

+ Max. damage level: +30 dBm(1 W)

Display:

+ Type: TFT LCD

+ Resolution: 1024*768

+ Size: 10.4 inches

+ Color: 65536

Appearance:

+ Dimensions: 375 mm (W) × 185 mm (H) × 120 mm (D)

+ Weight: Approx. 5.0 kg (without package)
