Định nghĩa và Chức năng Ampe kìm

Trong bối cảnh tự động hóa và tối ưu năng lượng ngày càng được chú trọng, Ampe kìm đo điện ngày nay đã trở thành công cụ phân tích quan trọng, giúp kỹ sư hiểu sâu hơn về trạng thái vận hành của mạch điện để có dự báo bảo trì cho hệ thống hoạt động liên tục, mà không bị gián đoạn hay cần can thiệp trực tiếp.

Định nghĩa Ampe kìm

Ampe kìm đo điện là thiết bị đo chuyên dụng để đo dòng điện với dải đo rộng từ 100mA đến 2000A . Tên của dụng cụ đo lường này được đặt theo đơn vị đo cường độ dòng điện là ampe.

Chức năng Ampe kìm

Ampe kìm có chức năng chính là đo dòng điện với dải đo rộng. Trên thực tế, Ampe kìm đo dòng điện đang dần đảm nhiệm vai trò của một nền tảng đo lường đa tham số: đo điện áp, điện trở và xử lý tín hiệu số. Ampe kìm không chỉ là thiết bị đo năng, mà còn hỗ trợ con người hiểu trạng thái mạch điện, dự báo bảo trì và kiểm soát hệ thống điện một cách chủ động hơn. Nơi yếu tố an toàn, tính linh hoạt và khả năng phân tích được đặt lên hàng đầu

Tuy nhiên, điều đáng chú ý hơn nằm ở khả năng khai thác dữ liệu theo thời gian thực. Trong môi trường vận hành thực tế, dòng điện hiếm khi ổn định tuyệt đối. Các hiện tượng như dòng khởi động (inrush current), dao động tải hay méo dạng sóng đều chứa thông tin quan trọng về tình trạng thiết bị. Những dòng ampe kìm True RMS có khả năng tính toán giá trị hiệu dụng thực của tín hiệu phi tuyến, giúp kết quả đo phản ánh chính xác hơn so với phương pháp trung bình truyền thống. Khi kết hợp với các chức năng ghi nhận giá trị cực đại, cực tiểu hoặc lọc nhiễu tần số cao, ampe kìm không chỉ “đọc” dòng điện mà còn giúp diễn giải hành vi của hệ thống. Ampe kìm không còn chỉ phục vụ kiểm tra nhanh, mà đang trở thành một phần trong quy trình bảo trì dự đoán, phát hiện sớm các bất thường như quá tải, suy hao hoặc mất cân bằng pha – những yếu tố có thể dẫn đến sự cố nếu không được xử lý kịp thời.

Một khía cạnh kỹ thuật thường bị bỏ qua là ảnh hưởng của điều kiện đo đến độ chính xác. Vị trí dây dẫn trong hàm kẹp, sự tồn tại của nhiều dây dẫn song song hay nhiễu điện từ từ môi trường xung quanh đều có thể làm sai lệch kết quả. Điều này đòi hỏi người sử dụng không chỉ hiểu thiết bị mà còn phải nắm được bản chất vật lý của phép đo. Chính vì vậy, ampe kìm – dù dễ sử dụng – vẫn là một công cụ mang tính kỹ thuật cao.

Nguyên lý hoạt động của Ampe kìm

Về bản chất, ampe kìm là thiết bị đo dòng điện dựa trên nguyên lý cảm ứng điện từ.

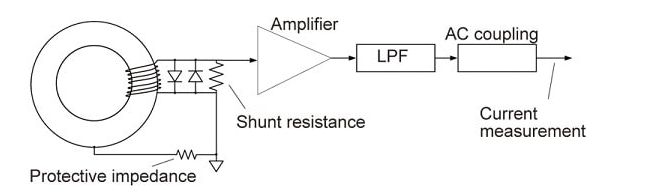

- Nguyên lý biến dòng (Current Transformer – CT) được sử dụng ở các dòng thiết bị truyền thống để đo dòng điện xoay chiều với dải đo rộng và độ chính xác cao. Khi dòng điện chạy qua dây dẫn, từ trường sinh ra xung quanh dây sẽ được phần hàm kẹp – đóng vai trò như một lõi từ – thu nhận. Tín hiệu từ trường này sau đó được chuyển đổi thành tín hiệu điện và xử lý để hiển thị giá trị dòng điện. Điểm khác biệt cốt lõi nằm ở chỗ quá trình đo không yêu cầu ngắt mạch hay tiếp xúc trực tiếp, từ đó giảm thiểu rủi ro hồ quang điện và sai số do kết nối. Hạn chế là không đo được dòng một chiều.

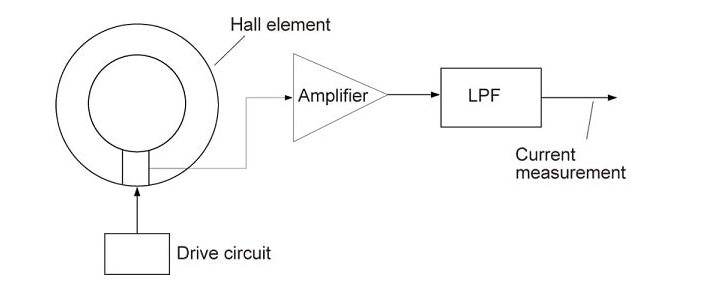

- Nguyên lý Hall: Khi dòng điện chạy qua dây dẫn, nó tạo ra một từ trường xung quanh. Phần tử Hall trong lõi từ sẽ cảm nhận từ trường này và chuyển đổi nó thành một điện áp. Sau đó, điện áp này được chuyển đổi thành dòng điện, từ đó đo được giá trị dòng điện trong mạch. Với sự phát triển của công nghệ cảm biến Hall,  ampe kìm AC/DC hiện đại có khả năng đo cả dòng một chiều – điều trước đây gần như không thể với cấu trúc kẹp từ thông thường. Đây là yếu tố đặc biệt quan trọng trong bối cảnh các hệ thống điện ngày càng mở rộng sang lĩnh vực năng lượng tái tạo, nơi dòng DC đóng vai trò chủ đạo. Nhược điểm có thể độ chính xác không cao, do ảnh hưởng của các yếu tố ngoại cảnh như vỏ cảm biến, mạch từ và thiết kế lõi từ tính.

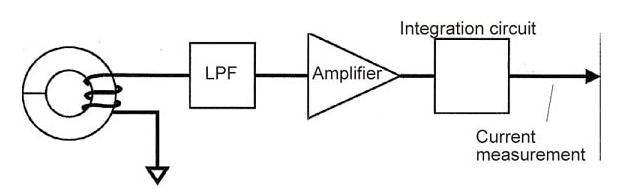

- Nguyên lý Rogowski: phân biệt các dạng sóng điện áp đầu ra tại các đầu của cuộn dây, sau đó tích hợp các dạng sóng này để tính toán giá trị dòng điện. Cuộn dây không có lõi giúp làm giảm kích thước và tăng tính linh hoạt của Ampe kìm

Tham khảo một số dòng ampe kìm phổ biến: Ampe kìm Hioki, Ampe kìm Fluke, Ampe kìm Kyoritsu, Ampe kìm Uni-T
